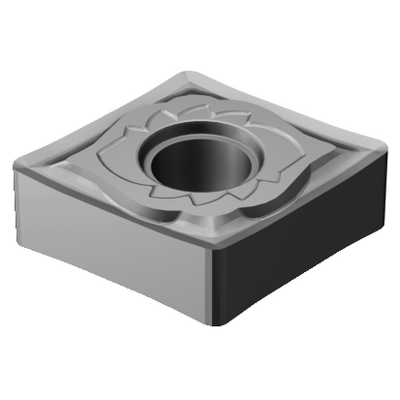

Generische Darstellung
Listenpreis: 15.30 EUR
Lieferbar
Packungsmenge: 10
ISO: CNGG 12 04 04-SGF H13A
Material ID: 5908879
EAN: 25908879
ANSI: CNGG 431-SGF H13A
Startwerte (KAPR 95 deg )
S2.0.Z.AG, Härte: 350 HB
S
ap 0.3 mm (0.1 - 3)
fn 0.12 mm/r (0.05 - 0.26)
hex 0.12 mm/r (0.05 - 0.25)
vc 40 m/min (40 - 33)
Technische Illustrationen
Technische Illustrationen
Produktdaten
Werkstoffklassifizierung Stufe 1(TMC1ISO)
M
S
Herstellerbezeichnung Spanbrecher
(CBMD)
SGF
Bearbeitungstyp
(CTPT)
finishing
Code für die Montageart der Wendeschneidplatte (metrisch)(IFS)
Cylindrical fixing hole
Befestigungslochdurchmesser(D1)
5,156 mm
Schneidplattengröße und -form(CUTINT_SIZESHAPE)
CN1204
Schneidenanzahl(CEDC)
4
Eingeschriebener Kreis(IC)
12,7 mm
Schneidplattenform(SC)
Rhombic 80
Schneidenlänge, begrenzt(LE)
8,5 mm
Eckenradius
(RE)
0,3969 mm
Schneidrichtung
(HAND)
Neutral
Sorte
(GRADE)
H13A
Substrat(SUBSTRATE)
HW
Schneidkantenhöhe(S)
4,7625 mm
Hauptfreiwinkel(AN)
0 °
Masse (Gewicht)(WT)
0,0091 kg
Plattensitz(SSC_M)
12
Plattensitzkodierung, Zoll(SSC_N)
1/2
Release date(ValFrom20)
18.09.10
Release-Paket-ID(RELEASEPACK)
10.2
