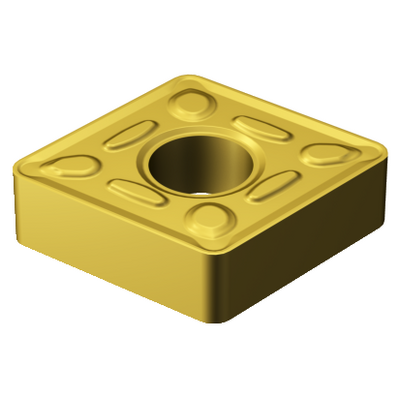

Generische Darstellung
Listenpreis: 25.45 EUR
Lieferbar
Packungsmenge: 10
ISO: CNMG 16 06 12-HM 2025
Material ID: 5725116
EAN: 12321621
ANSI: CNMG 543-HM 2025
Startwerte (KAPR 95 deg )
M1.0.Z.AQ, Härte: 200 HB
M
ap 4 mm (1 - 8)
fn 0.5 mm/r (0.25 - 0.8)
hex 0.5 mm/r (0.25 - 0.8)
vc 125 m/min (180 - 90)
Technische Illustrationen
Technische Illustrationen
Produktdaten
Werkstoffklassifizierung Stufe 1(TMC1ISO)
M
Herstellerbezeichnung Spanbrecher
(CBMD)
HM
Bearbeitungstyp
(CTPT)
pre-machining with demand on surface
Code für die Montageart der Wendeschneidplatte (metrisch)(IFS)
Cylindrical fixing hole
Befestigungslochdurchmesser(D1)
6,35 mm
Schneidplattengröße und -form(CUTINT_SIZESHAPE)
CN1606
Schneidenanzahl(CEDC)
4
Eingeschriebener Kreis(IC)
15,875 mm
Schneidplattenform(SC)
C - Rhombische 80° Wendeschneidplatten
Schneidenlänge, begrenzt(LE)
14,9199 mm
Eckenradius
(RE)
1,1906 mm
Schneidrichtung
(HAND)
Neutral
Sorte
(GRADE)
2025
Substrat(SUBSTRATE)
HC
Beschichtung(COATING)
CVD TiCN+Al2O3+TiN
Schneidkantenhöhe(S)
6,35 mm
Hauptfreiwinkel(AN)
0 °
Masse (Gewicht)(WT)
0,0186 kg
Plattensitz(SSC_M)
16
Plattensitzkodierung, Zoll(SSC_N)
5/8
Release date(ValFrom20)
08.09.08
Release-Paket-ID(RELEASEPACK)
08.2
