DCMT 07 02 02-UF 5015
DCMT 07 02 02-UF 5015
CoroTurn® 107, Wendeschneidplatte zum Drehenchevron_right

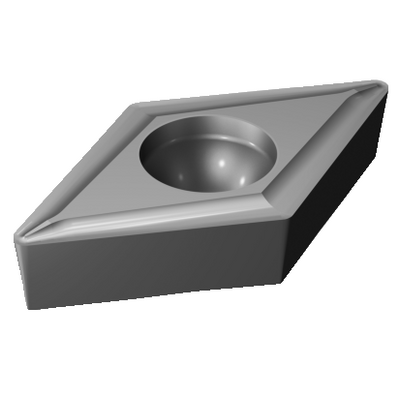

Generische Darstellung
Listenpreis: 12.05 EUR
Lieferbar
Packungsmenge: 10
ISO: DCMT 07 02 02-UF 5015
Material ID: 5730718
EAN: 10624515
ANSI: DCMT 2(1.5)0-UF 5015
Startwerte (KAPR 93 deg )
P2.1.Z.AN, Härte: 175 HB
P
ap 0.4 mm (0.2 - 1.5)
fn 0.07 mm/r (0.05 - 0.15)
hex 0.07 mm/r (0.05 - 0.15)
vc 380 m/min (385 - 370)
K2.2.C.UT, Härte: 245 HB
K
ap 0.4 mm (0.2 - 1.5)
fn 0.07 mm/r (0.05 - 0.15)
hex 0.07 mm/r (0.05 - 0.15)
vc 275 m/min (285 - 235)
Technische Illustrationen
Technische Illustrationen
Produktdaten
Werkstoffklassifizierung Stufe 1(TMC1ISO)
P
K
Herstellerbezeichnung Spanbrecher
(CBMD)
UF
Bearbeitungstyp
(CTPT)
finishing
Code für die Montageart der Wendeschneidplatte (metrisch)(IFS)
Partly cylindrical, 40-60 deg countersink on one or two sides
Befestigungslochdurchmesser(D1)
2,8 mm
Schneidplattengröße und -form(CUTINT_SIZESHAPE)
DC0702
Schneidenanzahl(CEDC)
2
Eingeschriebener Kreis(IC)
6,35 mm
Schneidplattenform(SC)
D - Rhombische 55° Wendeschneidplatten
Schneidenlänge, begrenzt(LE)
7,5519 mm
Eckenradius
(RE)
0,2 mm
Schneidrichtung
(HAND)
Neutral
Sorte
(GRADE)
5015
Substrat(SUBSTRATE)
HT
Schneidkantenhöhe(S)
2,3813 mm
Hauptfreiwinkel(AN)
7 °
Masse (Gewicht)(WT)
0,0001 kg
Plattensitz(SSC_M)
07
Plattensitzkodierung, Zoll(SSC_N)
1/4
Release date(ValFrom20)
07.09.92
Release-Paket-ID(RELEASEPACK)
04.2
