Generische Darstellung
Listenpreis: 443.00 EUR
Lieferbar
Packungsmenge: 1
ISO: E05H-STUCR 05-GR
Material ID: 6169469
EAN: 26169469
ANSI: E05H-STUCR 05-GR

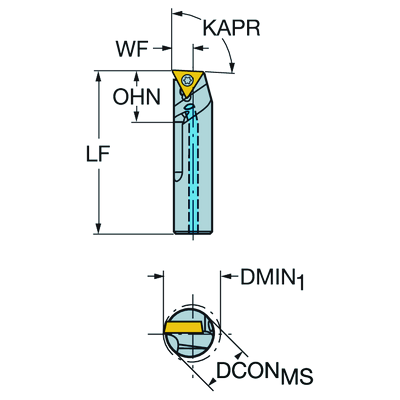

Technische Illustrationen
Technische Illustrationen
Produktdaten
Einstellwinkel(KAPR_1)
93 °
Hauptschneidenwinkel(PSIR)
-3 °
Befestigungsart Schneidplatte(MTP)
clamp with screw through hole
Teil 2 der Kennung für die Werkzeug-Schnittstelle(CUTINT_MASTER)
TCEX 050100L-F
Anschluss Maschinenseite
(ADINTMS)
Cylindrical shank without clamping features (without flange) -metric: 5.00
Eintauchwinkel, max.
(RMPX)
0 °
Bohrungsdurchmesser, min.(DMIN_1)
6 mm
Körperwinkel, Werkstückseite
(BAWS)
0 °
Körperwinkel, Maschinenseite(BAMS)
0 °
Minimale Kraglänge(OHN)
12 mm
Maximale Kraglänge
(OHX)
30 mm
Schneidrichtung
(HAND)
Right
Kühlschmierstoffaustritt(CXSC)
axial inclined exit
Code für Kühlschmierstoffzufuhr
(CNSC)
axial concentric entry
Kühlmitteldruck(CP)
40 bar
Aufnahmedurchmesser, Maschinenseite(DCONMS)
5 mm
Funktionslänge(LF)
100 mm
Funktionsbreite(WF)
2,9 mm
Funktionshöhe(HF)
0 mm
Körperdurchmesser(BD)
5 mm
Orthogonalspanwinkel(GAMO)
0 °
Neigungswinkel(LAMS)
0 °
Drehmoment(TQ)
0,4 Nm
Werkzeugausführung
(BMC)
Carbide
Masse (Gewicht)(WT)
0,0286 kg
Schneidplattenbezeichnung(MIID)
TCEX 05 01 00L-F
Gesamtlänge(OAL)
100 mm
Plattensitz(SSC_M)
05
Plattensitzkodierung, Zoll(SSC_N)
1/8
Release date(ValFrom20)
25.02.12
Release-Paket-ID(RELEASEPACK)
12.1
