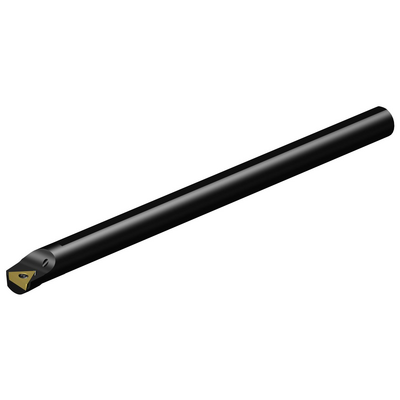

Spezifische Darstellung
Listenpreis: 431.00 EUR
Lieferbar innerhalb einer Woche
Packungsmenge: 1
ISO: E08R-STFCR 2-B1
Material ID: 5732367
EAN: 11436622
ANSI: E08R-STFCR 2-B1
Technische Illustrationen
Technische Illustrationen
Produktdaten
Einstellwinkel(KAPR_1)
91 °
Hauptschneidenwinkel(PSIR)
-1 °
Befestigungsart Schneidplatte(MTP)
clamp with screw through hole
Teil 2 der Kennung für die Werkzeug-Schnittstelle(CUTINT_MASTER)
TCMT 110304
Anschluss Maschinenseite
(ADINTMS)
Cylindrical shank w/ 3 flats -inch: 1/2
Eintauchwinkel, max.
(RMPX)
0 °
Bohrungsdurchmesser, min.(DMIN_1)
15,2 mm
Körperwinkel, Werkstückseite
(BAWS)
0 °
Körperwinkel, Maschinenseite(BAMS)
0 °
Minimale Kraglänge(OHN)
31,75 mm
Maximale Kraglänge
(OHX)
76,2 mm
Schneidrichtung
(HAND)
Right
Kühlschmierstoffaustritt(CXSC)
axial inclined exit
Code für Kühlschmierstoffzufuhr
(CNSC)
axial concentric entry
Kühlmitteldruck(CP)
40 bar
Aufnahmedurchmesser, Maschinenseite(DCONMS)
12,7 mm
Schafthöhe(H)
12,3 mm
Funktionslänge(LF)
203,2 mm
Funktionsbreite(WF)
7,9248 mm
Funktionshöhe(HF)
0 mm
Körperdurchmesser(BD)
12,7 mm
Orthogonalspanwinkel(GAMO)
0 °
Neigungswinkel(LAMS)
-9 °
Drehmoment(TQ)
0,9 Nm
Werkzeugausführung
(BMC)
Carbide
Masse (Gewicht)(WT)
0,174 kg
Schneidplattenbezeichnung(MIID)
TCMT 11 03 04
Gesamtlänge(OAL)
203,2 mm
Plattensitz(SSC_M)
11
Plattensitzkodierung, Zoll(SSC_N)
1/4
Release date(ValFrom20)
08.10.01
Release-Paket-ID(RELEASEPACK)
01.2
