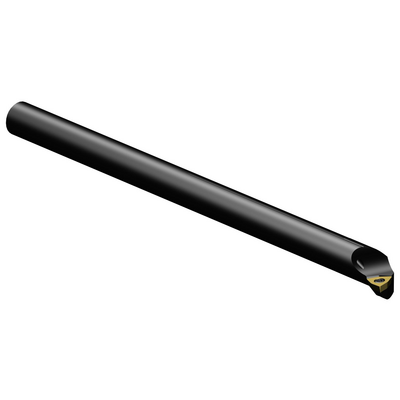

Spezifische Darstellung
Listenpreis: 430.00 EUR
Lieferbar
Packungsmenge: 1
ISO: E12Q-SWLPL 04-R
Material ID: 5734140
EAN: 11315220
ANSI: E12Q-SWLPL 04-R
Technische Illustrationen
Technische Illustrationen
Produktdaten
Einstellwinkel(KAPR_1)
95 °
Hauptschneidenwinkel(PSIR)
-5 °
Befestigungsart Schneidplatte(MTP)
clamp with screw through hole
Teil 2 der Kennung für die Werkzeug-Schnittstelle(CUTINT_MASTER)
WPMT 040204
Anschluss Maschinenseite
(ADINTMS)
Cylindrical shank without clamping features (without flange) -metric: 12.00
Eintauchwinkel, max.
(RMPX)
0 °
Bohrungsdurchmesser, min.(DMIN_1)
16 mm
Körperwinkel, Werkstückseite
(BAWS)
0 °
Körperwinkel, Maschinenseite(BAMS)
0 °
Minimale Kraglänge(OHN)
25 mm
Maximale Kraglänge
(OHX)
72 mm
Schneidrichtung
(HAND)
Left
Kühlschmierstoffaustritt(CXSC)
axial inclined exit
Code für Kühlschmierstoffzufuhr
(CNSC)
axial concentric entry
Kühlmitteldruck(CP)
10 bar
Eigenschaft Positionshilfe(LOCAP)
Ja
Aufnahmedurchmesser, Maschinenseite(DCONMS)
12 mm
Funktionslänge(LF)
180 mm
Funktionsbreite(WF)
9 mm
Funktionshöhe(HF)
0 mm
Körperdurchmesser(BD)
12 mm
Orthogonalspanwinkel(GAMO)
6 °
Neigungswinkel(LAMS)
-3 °
Drehmoment(TQ)
0,9 Nm
Werkzeugausführung
(BMC)
Carbide
Masse (Gewicht)(WT)
0,137 kg
Schneidplattenbezeichnung(MIID)
WPMT 04 02 04
Gesamtlänge(OAL)
180 mm
Plattensitz(SSC_M)
04
Plattensitzkodierung, Zoll(SSC_N)
1/4
Release date(ValFrom20)
28.01.02
Release-Paket-ID(RELEASEPACK)
02.1
