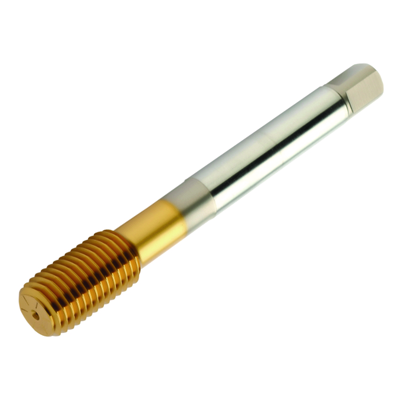

Generische Darstellung
Listenpreis: 129.00 EUR
Nicht lieferbar
Packungsmenge: 1
ISO: E323M10
Material ID: 6181408
EAN: 26181408
ANSI: E323M10
Technische Illustrationen
Technische Illustrationen
Produktdaten
Werkstoffklassifizierung Stufe 1(TMC1ISO)
P
M
N
S
Gewindegrösse(TDZ)
EGM 10
Gewindeart(THFT)
EGM (STI-M) (Metric 60°)
Gewindeanschnittlänge(TCL)
2,9493 mm
Gewindesteigung(TP)
1,5 mm
Gewindenenndurchmesser(TD)
11,949 mm
Ausgangsdurchmesser(PHD)
11,3 mm
Premachined hole type(PHT)
blind hole
Bohrungstyp(HTY)
through/blind
Gewindetoleranzklasse(TCTR)
6HMOD
Basis-Standardgruppe(BSG)
DIN 40435
Nutzlänge
(LU)
73 mm
Anschluss Maschinenseite
(ADINTMS)
Tap shank DIN -metric: 9.00 x 7.00
Herstellerbezeichnung Spanbrecher
(CBMD)
XM
Sorte
(GRADE)
S9G2
Substrat(SUBSTRATE)
HSS-E
Beschichtung(COATING)
PVD TiN
Aufnahmedurchmesser, Maschinenseite(DCONMS)
9 mm
Toleranz Schaftdurchmesser(TCDCON)
h9
Code für Kühlschmierstoffzufuhr
(CNSC)
without coolant entry
Kühlschmierstoffaustritt(CXSC)
no coolant exit
Funktionslänge(LF)
100 mm
Halsdurchmesser(DN)
8,7 mm
Anzahl Spankanäle(NOF)
5
Gewindelänge(THL)
21 mm
Nach hinten abgeflachte Zähne(THBTP)
Ja
Ausführung Gewindefase(THCHT)
C = 2-3xTP
Masse (Gewicht)(WT)
0,0623 kg
Gesamtlänge(OAL)
101,92 mm
Release date(ValFrom20)
12.12.11
Release-Paket-ID(RELEASEPACK)
11.2
