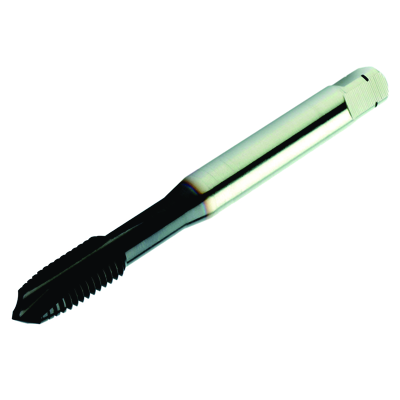

Generische Darstellung
Wird ersetzt durch T200-PM100DA-M6 P1PM
Lieferbar
Unterschiedliche Geometrie und Sorte im Vergleich zur Originalausführung – Bitte Vorschub überprüfen
Listenpreis: 56.40 EUR
Lieferbar
Packungsmenge: 1
ISO: EP03PM6
Material ID: 6162522
EAN: 26162522
ANSI: EP03PM6
Technische Illustrationen
Technische Illustrationen
Produktdaten
Werkstoffklassifizierung Stufe 1(TMC1ISO)
P
Gewindegrösse(TDZ)
M 6
Gewindeart(THFT)
M (Metric 60°)
Gewindeanschnittlänge(TCL)
0,1709 inch
Gewindesteigung(TP)
0,0394 inch
Gewindenenndurchmesser(TD)
0,2362 inch
Ausgangsdurchmesser(PHD)
0,1969 inch
Premachined hole type(PHT)
through hole
Bohrungstyp(HTY)
through hole
Gewindetoleranzklasse(TCTR)
6HX
Basis-Standardgruppe(BSG)
DIN 371
Nutzlänge
(LU)
1,1811 inch
Anschluss Maschinenseite
(ADINTMS)
Tap shank DIN -metric: 6.00 x 4.90
Herstellerbezeichnung Spanbrecher
(CBMD)
PM
Sorte
(GRADE)
T4I1
Substrat(SUBSTRATE)
HSS-E-PM
Beschichtung(COATING)
PVD TiAlN
Code für Kühlschmierstoffzufuhr
(CNSC)
without coolant entry
Kühlschmierstoffaustritt(CXSC)
no coolant exit
Aufnahmedurchmesser, Maschinenseite(DCONMS)
0,2362 inch
Toleranz Schaftdurchmesser(TCDCON)
h9
Funktionslänge(LF)
3,1496 inch
Halsdurchmesser(DN)
0,1795 inch
Anzahl Spankanäle(NOF)
3
Drallwinkel(FHA)
0 °
Seitenspanwinkel(GAMF)
7 °
Gewindelänge(THL)
0,5709 inch
Ausführung Gewindefase(THCHT)
B = 3.5-5xTP Gunnose
Masse (Gewicht)(WT)
0,0375 lb
Gesamtlänge(OAL)
3,2441 inch
Release date(ValFrom20)
25.02.12
Release-Paket-ID(RELEASEPACK)
12.1
