L365-1505ZNM-M50 3220
L365-1505ZNM-M50 3220

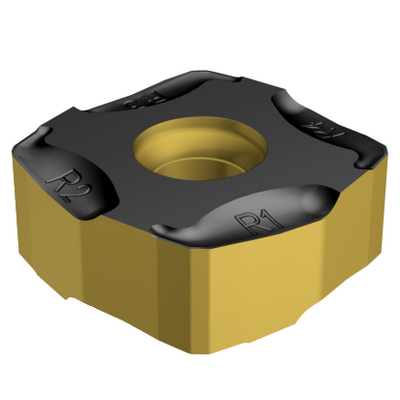

CoroMill® 365, Wendeschneidplatte zum Fräsenchevron_right
Generische Darstellung
Listenpreis: 26.40 EUR
Lieferbar
Packungsmenge: 10
ISO: L365-1505ZNM-M50 3220
Material ID: 8454535
EAN: 7323227613536
ANSI: L365-1505ZNM-M50 3220
Startwerte (KAPR 65 deg )
K2.2.C.UT, Härte: 245 HB
K
fz 0.28 mm (0.15 - 0.39)
hex 0.25 mm (0.14 - 0.35)
vc 175 m/min (215 - 145)
Technische Illustrationen
Technische Illustrationen
Produktdaten
Werkstoffklassifizierung Stufe 1(TMC1ISO)
K
Herstellerbezeichnung Spanbrecher
(CBMD)
M50
Bearbeitungstyp
(CTPT)
pre-machining with demand on surface
Code für die Montageart der Wendeschneidplatte (metrisch)(IFS)
Partly cylindrical, 40-60 deg countersink on one or two sides
Befestigungslochdurchmesser(D1)
4,6 mm
Schneidplattengröße und -form(CUTINT_SIZESHAPE)
CoroMill 365 -1505
Schneidenanzahl(CEDC)
8
Eingeschriebener Kreis(IC)
15 mm
Schneidenlänge, begrenzt(LE)
6,4 mm
Schneidenlänge, max.
(APMX)
6 mm
Eckenfasenwinkel(KCH)
35 °
Eckenfasenbreite(CHW)
0,71 mm
Planschneidenbreite(BS)
1,5 mm
Eckenradius
(RE)
0,3 mm
Einstellwinkel, Hauptschneide(KRINS)
65 °
Spanwinkel, Schneidplatte(GAN)
1 °
Schneidrichtung
(HAND)
Left
Sorte
(GRADE)
3220
Substrat(SUBSTRATE)
HC
Beschichtung(COATING)
CVD TiCN+Al2O3+TiN
Schneidkantenhöhe(S)
5,66 mm
Masse (Gewicht)(WT)
0,014 kg
Plattensitz(SSC_M)
15
Plattensitzkodierung, Zoll(SSC_N)
15
Release date(ValFrom20)
29.10.23
Release-Paket-ID(RELEASEPACK)
24.1
