L590-1105H-ZC2-KL CB50
L590-1105H-ZC2-KL CB50
CoroMill® Century, Wendeschneidplatte zum Fräsenchevron_right
Generische Darstellung
Listenpreis: 103.00 EUR
Lieferbar
Packungsmenge: 5
ISO: L590-1105H-ZC2-KL CB50
Material ID: 5734966
EAN: 12076013
ANSI: L590-1105H-ZC2-KL CB50
Startwerte (KAPR 90 deg )
K2.2.C.UT, Härte: 245 HB
K
fz 0.2 mm (0.1 - 0.3)
hex 0.2 mm (0.1 - 0.3)
vc 670 m/min (910 - 490)
H1.3.Z.HA, Härte: 60 HRC
H
fz 0.12 mm (0.07 - 0.2)
hex 0.12 mm (0.07 - 0.2)
vc 140 m/min (155 - 110)

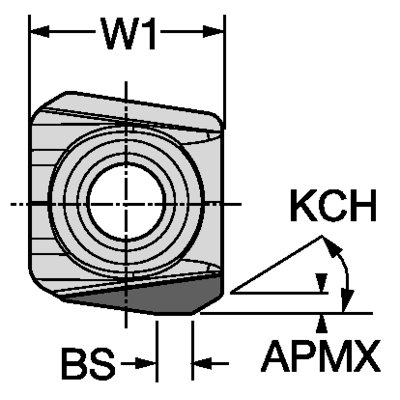

Technische Illustrationen
Technische Illustrationen
Produktdaten
Werkstoffklassifizierung Stufe 1(TMC1ISO)
K
H
Herstellerbezeichnung Spanbrecher
(CBMD)
KL
Bearbeitungstyp
(CTPT)
light
Code für die Montageart der Wendeschneidplatte (metrisch)(IFS)
Partly cylindrical, 40-60 deg countersink on one or two sides
Befestigungslochdurchmesser(D1)
4,6 mm
Schneidplattengröße und -form(CUTINT_SIZESHAPE)
CoroMill 590 -1105
Schneidenanzahl(CEDC)
1
Schneidplattenbreite(W1)
11,5 mm
Schneidenlänge, begrenzt(LE)
3 mm
Schneidenlänge, max.
(APMX)
1,2 mm
Eckenfasenwinkel(KCH)
60 °
Eckenfasenbreite(CHW)
1,47 mm
Planschneidenbreite(BS)
2,347 mm
Planscheidenradius(BSR)
200 mm
Einstellwinkel, Hauptschneide(KRINS)
90 °
Spanwinkel, Schneidplatte(GAN)
20 °
Schneidrichtung
(HAND)
Left
Sorte
(GRADE)
CB50
Substrat(SUBSTRATE)
BH
Schneidkantenhöhe(S)
5 mm
Masse (Gewicht)(WT)
0,0034 kg
Plattensitz(SSC_M)
11
Plattensitzkodierung, Zoll(SSC_N)
11
Release date(ValFrom20)
15.08.05
Release-Paket-ID(RELEASEPACK)
05.2
