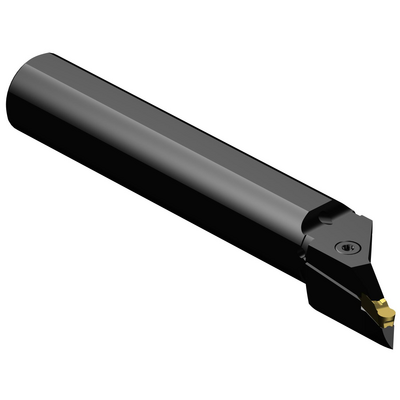

Spezifische Darstellung
Listenpreis: 485.00 EUR
Lieferbar
Packungsmenge: 1
ISO: LAX123L25-40B-020
Material ID: 5733728
EAN: 11432993
ANSI: LAX123L25-40B-020

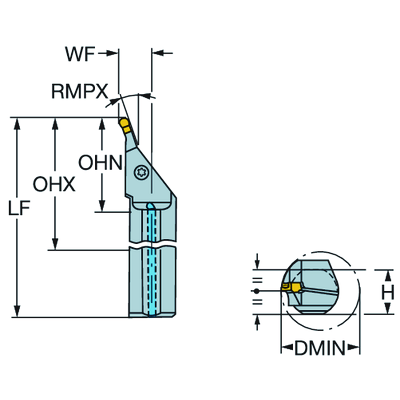

Technische Illustrationen
Technische Illustrationen
Produktdaten
Befestigungsart Schneidplatte(MTP)
clamp on top of insert
Teil 2 der Kennung für die Werkzeug-Schnittstelle(CUTINT_MASTER)
CoroCut 2 -size L (N123L2-AM)
Anschluss Maschinenseite
(ADINTMS)
Cylindrical shank w/ 3 flats -metric: 40
Eintauchwinkel, max.
(RMPX)
20 °
Bohrungsdurchmesser, min.(DMIN_1)
2,5 inch
Körperwinkel, Werkstückseite
(BAWS)
20 °
Schnitttiefe, max.
(CDX)
0,9843 inch
Körperwinkel, Maschinenseite(BAMS)
0 °
Minimale Kraglänge(OHN)
2,5827 inch
Maximale Kraglänge
(OHX)
6,2992 inch
Schneidrichtung
(HAND)
Left
Kühlschmierstoffaustritt(CXSC)
axial inclined exit
Code für Kühlschmierstoffzufuhr
(CNSC)
axial concentric entry
Kühlmitteldruck(CP)
580 PSI
Aufnahmedurchmesser, Maschinenseite(DCONMS)
1,5748 inch
Schafthöhe(H)
1,4567 inch
Kraglänge(LPR)
10 inch
Funktionslänge(LF)
10 inch
Funktionsbreite(WF)
1,0236 inch
Funktionshöhe(HF)
0 inch
Körperdurchmesser(BD)
1,5748 inch
Orthogonalspanwinkel(GAMO)
0 °
Neigungswinkel(LAMS)
0 °
Drehmoment(TQ)
2,2127 ftlbf
Werkzeugausführung
(BMC)
Stahl
Masse (Gewicht)(WT)
4,5062 lb
Schneidplattenbezeichnung(MIID)
N123L2-0800- AM
Gesamtlänge(OAL)
10 inch
Plattensitz(SSC_M)
L
Plattensitzkodierung, Zoll(SSC_N)
L
Release date(ValFrom20)
09.09.02
Release-Paket-ID(RELEASEPACK)
02.2
