MH20-080425E-L50 2040
MH20-080425E-L50 2040
CoroMill® MH20, Wendeschneidplatte zum Fräsenchevron_right

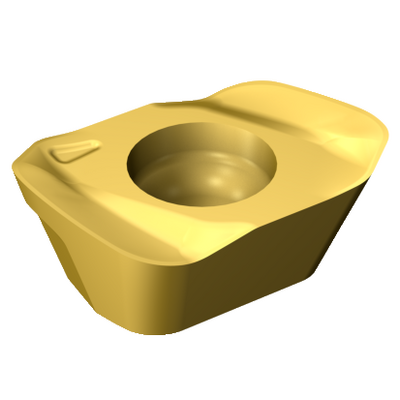

Generische Darstellung
Listenpreis: 17.30 EUR
Lieferbar
Packungsmenge: 10
ISO: MH20-080425E-L50 2040
Material ID: 8238428
EAN: 7323226706352
ANSI: MH20-080425E-L50 2040
Startwerte (KAPR 15 deg )
M1.0.Z.AQ, Härte: 200 HB
M
fz 0.5 mm (0.19 - 0.81)
hex 0.13 mm (0.05 - 0.21)
vc 110 m/min (135 - 95)
S2.0.Z.AG, Härte: 350 HB
S
fz 0.5 mm (0.12 - 0.62)
hex 0.13 mm (0.03 - 0.16)
vc 27 m/min (33 - 26)
Technische Illustrationen
Technische Illustrationen
Produktdaten
Werkstoffklassifizierung Stufe 1(TMC1ISO)
M
S
Herstellerbezeichnung Spanbrecher
(CBMD)
L50
Bearbeitungstyp
(CTPT)
pre-machining with demand on surface
Code für die Montageart der Wendeschneidplatte (metrisch)(IFS)
Partly cylindrical, 40-60 deg countersink on one or two sides
Befestigungslochdurchmesser(D1)
3,4 mm
Schneidplattengröße und -form(CUTINT_SIZESHAPE)
CoroMill MH20 -0804
Schneidenanzahl(CEDC)
2
Schneidplattenbreite(W1)
8,3 mm
Schneidplattenform(SC)
Rectangular
Schneidenlänge, begrenzt(LE)
5,9 mm
Schneidenlänge, max.
(APMX)
1,2 mm
Eckenradius
(RE)
2,1 mm
Eckenradius Äquivalent(REEQ)
2,5 mm
Einstellwinkel, Hauptschneide(KRINS)
15 °
Spanflächenfasenbreite(BN)
0,15 mm
Spanflächenfasenwinkel(GB)
2 °
Spanwinkel, Schneidplatte(GAN)
11 °
Schneidrichtung
(HAND)
Right
Sorte
(GRADE)
2040
Substrat(SUBSTRATE)
HC
Beschichtung(COATING)
CVD TiCrN+Al2O3+TiN
Schneidkantenhöhe(S)
4,03 mm
Masse (Gewicht)(WT)
0,0025 kg
Plattensitz(SSC_M)
08
Plattensitzkodierung, Zoll(SSC_N)
08
Release date(ValFrom20)
11.03.22
Release-Paket-ID(RELEASEPACK)
22.2
