Neu

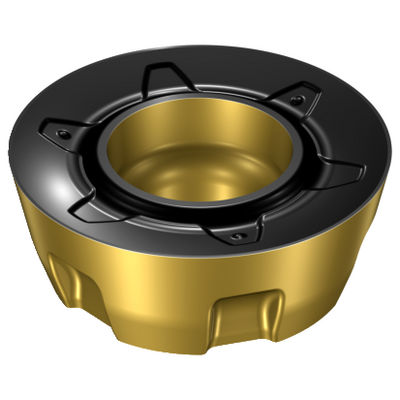

Generische Darstellung
Listenpreis: 16.45 EUR
Lieferbar innerhalb einer Woche
Packungsmenge: 10
ISO: MR20-1348M-M30 4340
Material ID: 8809690
EAN: 7323228782392
ANSI: MR20-1348M-M30 4340
Startwerte (Depth of cut 3.175 mm )
P2.1.Z.AN, Härte: 175 HB
P
fz 0.008 in (0.005 - 0.013)
hex 0.007 in (0.005 - 0.011)
vc 670 sfm (760 - 550)
K2.2.C.UT, Härte: 245 HB
K
fz 0.008 in (0.005 - 0.013)
hex 0.007 in (0.005 - 0.011)
vc 475 sfm (540 - 390)

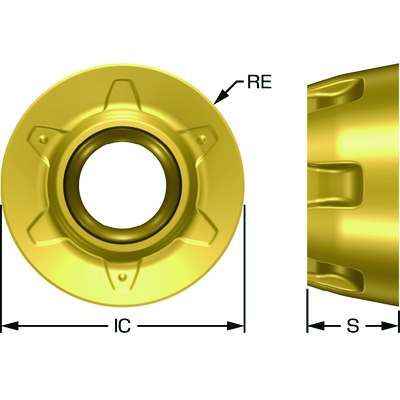

Technische Illustrationen
Technische Illustrationen
Produktdaten
Werkstoffklassifizierung Stufe 1(TMC1ISO)
P
M
K
Herstellerbezeichnung Spanbrecher
(CBMD)
M30
Bearbeitungstyp
(CTPT)
pre-machining with demand on surface
Code für die Montageart der Wendeschneidplatte (metrisch)(IFS)
Partly cylindrical, 40-60 deg countersink on one or two sides
Befestigungslochdurchmesser(D1)
0,1693 inch
Schneidplattengröße und -form(CUTINT_SIZESHAPE)
CoroMill MR20 -13
Schneidenanzahl(CEDC)
6
Eingeschriebener Kreis(IC)
0,5 inch
Schneidplattenform(SC)
R - Runde Wendeschneidplatten
Schneidenlänge, max.
(APMX)
0,1252 inch
Eckenradius
(RE)
0,25 inch
Spanflächenfasenbreite(BN)
0,0049 inch
Spanflächenfasenwinkel(GB)
0,5 °
Spanwinkel, Schneidplatte(GAN)
14,5 °
Schneidrichtung
(HAND)
Neutral
Sorte
(GRADE)
4340
Substrat(SUBSTRATE)
HC
Beschichtung(COATING)
CVD TiCN+Al2O3+TiN
Schneidkantenhöhe(S)
0,1874 inch
Masse (Gewicht)(WT)
0,0129 lb
Plattensitz(SSC_M)
13
Plattensitzkodierung, Zoll(SSC_N)
13
Release date(ValFrom20)
22.02.26
Release-Paket-ID(RELEASEPACK)
26.1
