MS20-10T320M-M30 1010
MS20-10T320M-M30 1010
CoroMill® MS20, Wendeschneidplatte zum Fräsenchevron_right
Neu

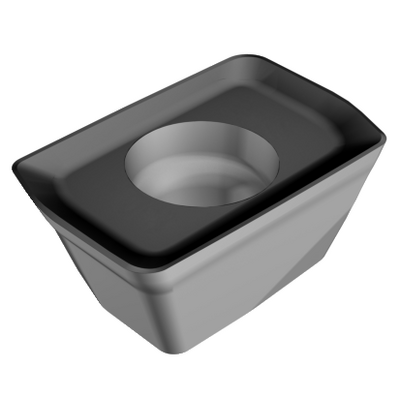

Generische Darstellung
Listenpreis: 22.15 EUR
Lieferbar
Packungsmenge: 10
ISO: MS20-10T320M-M30 1010
Material ID: 8067788
EAN: 7323226006544
ANSI: MS20-10T320M-M30 1010
Startwerte (KAPR 90 deg )
K2.2.C.UT, Härte: 245 HB
K
fz 0.12 mm (0.08 - 0.15)
hex 0.12 mm (0.08 - 0.15)
vc 225 m/min (230 - 225)
H1.3.Z.HA, Härte: 60 HRC
H
fz 0.08 mm (0.05 - 0.1)
hex 0.08 mm (0.05 - 0.1)
vc 125 m/min (125 - 120)
Technische Illustrationen
Technische Illustrationen
Produktdaten
Werkstoffklassifizierung Stufe 1(TMC1ISO)
K
H
Herstellerbezeichnung Spanbrecher
(CBMD)
M30
Bearbeitungstyp
(CTPT)
pre-machining with demand on surface
Code für die Montageart der Wendeschneidplatte (metrisch)(IFS)
Partly cylindrical, 40-60 deg countersink on one or two sides
Befestigungslochdurchmesser(D1)
3,4 mm
Schneidplattengröße und -form(CUTINT_SIZESHAPE)
CoroMill MS20 -10T3
Schneidenanzahl(CEDC)
2
Schneidplattenbreite(W1)
6,7 mm
Schneidplattenform(SC)
L - Rechteckige Wendeschneidplatten
Schneidenlänge, begrenzt(LE)
9,1 mm
Schneidenlänge, max.
(APMX)
9 mm
Planschneidenbreite(BS)
1,2 mm
Eckenradius
(RE)
2 mm
Einstellwinkel, Hauptschneide(KRINS)
90 °
Spanflächenfasenbreite(BN)
0,16 mm
Spanflächenfasenwinkel(GB)
-5 °
Spanwinkel, Schneidplatte(GAN)
18 °
Schneidrichtung
(HAND)
Right
Sorte
(GRADE)
1010
Substrat(SUBSTRATE)
HC
Beschichtung(COATING)
PVD TiAlN
Schneidkantenhöhe(S)
3,6 mm
Masse (Gewicht)(WT)
0,002 kg
Plattensitz(SSC_M)
10
Plattensitzkodierung, Zoll(SSC_N)
10
Release date(ValFrom20)
24.09.25
Release-Paket-ID(RELEASEPACK)
25.2
