MS20-10T331M-M20 2040
MS20-10T331M-M20 2040
CoroMill® MS20, Wendeschneidplatte zum Fräsenchevron_right
Neu

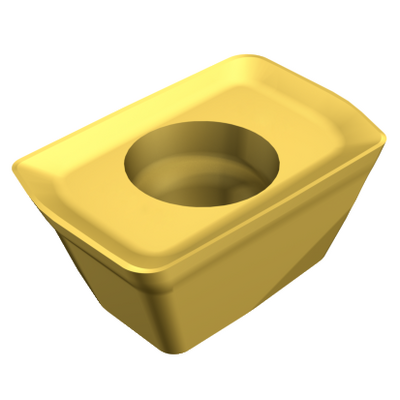

Generische Darstellung
Listenpreis: 22.15 EUR
Lieferbar
Packungsmenge: 10
ISO: MS20-10T331M-M20 2040
Material ID: 8067807
EAN: 7323226006735
ANSI: MS20-10T331M-M20 2040
Startwerte (KAPR 90 deg )
M1.0.Z.AQ, Härte: 200 HB
M
fz 0.1 mm (0.08 - 0.15)
hex 0.1 mm (0.08 - 0.15)
vc 145 m/min (145 - 140)
S2.0.Z.AG, Härte: 350 HB
S
fz 0.1 mm (0.08 - 0.15)
hex 0.1 mm (0.08 - 0.15)
vc 33 m/min (34 - 33)
Technische Illustrationen
Technische Illustrationen
Produktdaten
Werkstoffklassifizierung Stufe 1(TMC1ISO)
M
S
Herstellerbezeichnung Spanbrecher
(CBMD)
M20
Bearbeitungstyp
(CTPT)
pre-machining with demand on surface
Code für die Montageart der Wendeschneidplatte (metrisch)(IFS)
Partly cylindrical, 40-60 deg countersink on one or two sides
Befestigungslochdurchmesser(D1)
3,4 mm
Schneidplattengröße und -form(CUTINT_SIZESHAPE)
CoroMill MS20 -10T3
Schneidenanzahl(CEDC)
2
Schneidplattenbreite(W1)
6,7 mm
Schneidplattenform(SC)
L - Rechteckige Wendeschneidplatten
Schneidenlänge, begrenzt(LE)
9,1 mm
Schneidenlänge, max.
(APMX)
9 mm
Planschneidenbreite(BS)
0,2 mm
Eckenradius
(RE)
3,1 mm
Einstellwinkel, Hauptschneide(KRINS)
90 °
Spanflächenfasenbreite(BN)
0,16 mm
Spanflächenfasenwinkel(GB)
0 °
Spanwinkel, Schneidplatte(GAN)
18 °
Schneidrichtung
(HAND)
Right
Sorte
(GRADE)
2040
Substrat(SUBSTRATE)
HC
Beschichtung(COATING)
CVD TiCrN+Al2O3+TiN
Schneidkantenhöhe(S)
3,6 mm
Masse (Gewicht)(WT)
0,002 kg
Plattensitz(SSC_M)
10
Plattensitzkodierung, Zoll(SSC_N)
10
Release date(ValFrom20)
31.05.25
Release-Paket-ID(RELEASEPACK)
25.2
