MS60-160512M-M40 1230
MS60-160512M-M40 1230
CoroMill® MS60, Wendeschneidplatte zum Fräsenchevron_right
Neu

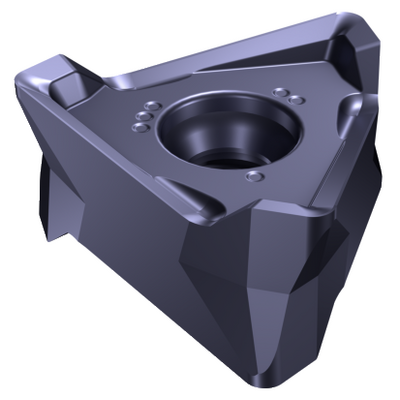

Generische Darstellung
Listenpreis: 31.20 EUR
Lieferbar
Packungsmenge: 10
ISO: MS60-160512M-M40 1230
Material ID: 8793919
EAN: 7323228725177
ANSI: MS60-160512M-M40 1230
Startwerte (KAPR 90 deg )
P2.1.Z.AN, Härte: 175 HB
P
fz 0.18 mm (0.08 - 0.28)
hex 0.18 mm (0.08 - 0.28)
vc 335 m/min (355 - 315)
M1.0.Z.AQ, Härte: 200 HB
M
fz 0.12 mm (0.08 - 0.23)
hex 0.12 mm (0.08 - 0.23)
vc 175 m/min (175 - 165)
Technische Illustrationen
Technische Illustrationen
Produktdaten
Werkstoffklassifizierung Stufe 1(TMC1ISO)
P
M
S
Herstellerbezeichnung Spanbrecher
(CBMD)
M40
Bearbeitungstyp
(CTPT)
pre-machining with demand on surface
Code für die Montageart der Wendeschneidplatte (metrisch)(IFS)
Partly cylindrical, 40-60 deg countersink on one or two sides
Befestigungslochdurchmesser(D1)
3,4 mm
Schneidplattengröße und -form(CUTINT_SIZESHAPE)
CoroMill MS60 -1605
Schneidenanzahl(CEDC)
6
Eingeschriebener Kreis(IC)
9,6 mm
Schneidplattenform(SC)
T - Dreieckige Wendeschneidplatten
Schneidenlänge, begrenzt(LE)
8 mm
Schneidenlänge, max.
(APMX)
8 mm
Planschneidenbreite(BS)
1,3 mm
Eckenradius
(RE)
1,2 mm
Einstellwinkel, Hauptschneide(KRINS)
90 °
Spanflächenfasenbreite(BN)
0,17 mm
Spanflächenfasenwinkel(GB)
-8 °
Spanwinkel, Schneidplatte(GAN)
23 °
Schneidrichtung
(HAND)
Right
Sorte
(GRADE)
1230
Substrat(SUBSTRATE)
HC
Beschichtung(COATING)
PVD TiAlSiN
Schneidkantenhöhe(S)
5,35 mm
Masse (Gewicht)(WT)
0,006 kg
Plattensitz(SSC_M)
1605
Plattensitzkodierung, Zoll(SSC_N)
1605
Release date(ValFrom20)
24.09.25
Release-Paket-ID(RELEASEPACK)
25.2
