N331.1A-04 35 05H-MMS40T
N331.1A-04 35 05H-MMS40T

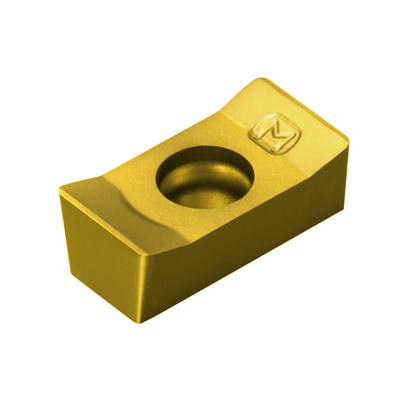

CoroMill® 331, Wendeschneidplatte zum Scheibenfräsenchevron_right
Generische Darstellung
Wird ersetzt durch N331.1A-043505E-L50 S30T
Lieferbar
Unterschiedliche Geometrie und Sorte im Vergleich zur Originalausführung – Bitte Vorschub überprüfen
Listenpreis: 21.65 EUR
Nicht lieferbar
Packungsmenge: 10
ISO: N331.1A-04 35 05H-MMS40T
Material ID: 5853582
EAN: 25853582
ANSI: N331.1A-04 35 05H-MMS40T
Technische Illustrationen
Technische Illustrationen
Produktdaten
Werkstoffklassifizierung Stufe 1(TMC1ISO)
M
S
Herstellerbezeichnung Spanbrecher
(CBMD)
MM
Bearbeitungstyp
(CTPT)
pre-machining with demand on surface
Code für die Montageart der Wendeschneidplatte (metrisch)(IFS)
Partly cylindrical, 40-60 deg countersink on one or two sides
Befestigungslochdurchmesser(D1)
2,6 mm
Schneidplattengröße und -form(CUTINT_SIZESHAPE)
CoroMill 331 -04
Schneidenanzahl(CEDC)
4
Schneidplattenbreite(W1)
9,5 mm
Schneidplattenform(SC)
L - Rechteckige Wendeschneidplatten
Schneidenlänge, begrenzt(LE)
4,6 mm
Schneidenlänge, max.
(APMX)
4,6 mm
Planschneidenbreite(BS)
0,4 mm
Eckenradius
(RE)
0,5 mm
Einstellwinkel, Hauptschneide(KRINS)
90 °
Schneidrichtung
(HAND)
Neutral
Sorte
(GRADE)
S40T
Substrat(SUBSTRATE)
HC
Beschichtung(COATING)
CVD TiCrN+Al2O3+TiN
Schneidkantenhöhe(S)
3,5 mm
Masse (Gewicht)(WT)
0,001 kg
Plattensitz(SSC_M)
04
Plattensitzkodierung, Zoll(SSC_N)
04
Release date(ValFrom20)
19.02.10
Release-Paket-ID(RELEASEPACK)
10.1
