N331.1A-05 45 08H-NL1230
N331.1A-05 45 08H-NL1230
CoroMill® 331, Wendeschneidplatte zum Scheibenfräsenchevron_right

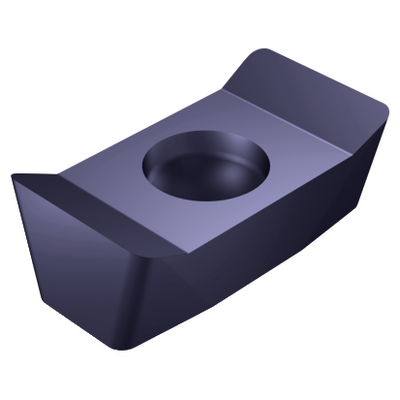

Generische Darstellung
Listenpreis: 20.10 EUR
Lieferbar
Packungsmenge: 10
ISO: N331.1A-05 45 08H-NL1230
Material ID: 8519269
EAN: 7323227869483
ANSI: N331.1A-05 45 08H-NL1230
Startwerte (Hex/Fz conv. factor 1.2 )
P2.1.Z.AN, Härte: 175 HB
P
fz 0.12 mm (0.01 - 0.18)
hex 0.1 mm (0.01 - 0.15)
vc 340 m/min (370 - 325)
M1.0.Z.AQ, Härte: 200 HB
M
fz 0.12 mm (0.01 - 0.18)
hex 0.1 mm (0.01 - 0.15)
vc 170 m/min (180 - 165)
Technische Illustrationen
Technische Illustrationen
Produktdaten
Werkstoffklassifizierung Stufe 1(TMC1ISO)
P
M
N
S
Herstellerbezeichnung Spanbrecher
(CBMD)
NL
Bearbeitungstyp
(CTPT)
light
Code für die Montageart der Wendeschneidplatte (metrisch)(IFS)
Partly cylindrical, 40-60 deg countersink on one or two sides
Befestigungslochdurchmesser(D1)
2,9 mm
Schneidplattengröße und -form(CUTINT_SIZESHAPE)
CoroMill 331 -05
Schneidenanzahl(CEDC)
4
Schneidplattenbreite(W1)
9,5 mm
Schneidplattenform(SC)
L - Rechteckige Wendeschneidplatten
Schneidenlänge, begrenzt(LE)
5,7 mm
Schneidenlänge, max.
(APMX)
5,7 mm
Planschneidenbreite(BS)
0,8 mm
Eckenradius
(RE)
0,8 mm
Einstellwinkel, Hauptschneide(KRINS)
90 °
Schneidrichtung
(HAND)
Neutral
Sorte
(GRADE)
1230
Substrat(SUBSTRATE)
HC
Beschichtung(COATING)
PVD TiAlSiN
Schneidkantenhöhe(S)
4,45 mm
Masse (Gewicht)(WT)
0,001 kg
Plattensitz(SSC_M)
05
Plattensitzkodierung, Zoll(SSC_N)
05
Release date(ValFrom20)
25.09.24
Release-Paket-ID(RELEASEPACK)
24.2
