N331.1A-145008E-M30 3040
N331.1A-145008E-M30 3040
CoroMill® 331, Wendeschneidplatte zum Scheibenfräsenchevron_right

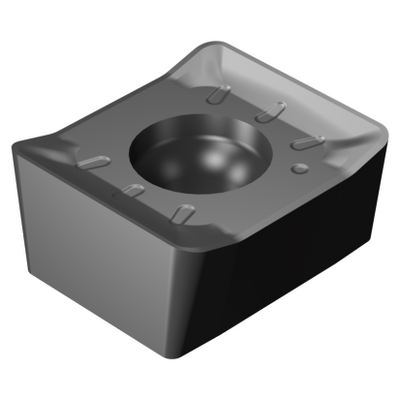

Generische Darstellung
Listenpreis: 28.20 EUR
Lieferbar
Packungsmenge: 10
ISO: N331.1A-145008E-M30 3040
Material ID: 7295525
EAN: 7323221988968
ANSI: N331.1A-145008E-M30 3040
Startwerte (Hex/Fz conv. factor 1.2 )
P2.1.Z.AN, Härte: 175 HB
P
fz 0.14 mm (0.05 - 0.2)
hex 0.12 mm (0.04 - 0.17)
vc 305 m/min (325 - 295)
K2.2.C.UT, Härte: 245 HB
K
fz 0.14 mm (0.05 - 0.2)
hex 0.12 mm (0.04 - 0.17)
vc 235 m/min (250 - 225)
Technische Illustrationen
Technische Illustrationen
Produktdaten
Werkstoffklassifizierung Stufe 1(TMC1ISO)
P
K
H
Herstellerbezeichnung Spanbrecher
(CBMD)
M30
Bearbeitungstyp
(CTPT)
pre-machining with demand on surface
Code für die Montageart der Wendeschneidplatte (metrisch)(IFS)
Partly cylindrical, 40-60 deg countersink on one or two sides
Befestigungslochdurchmesser(D1)
4,6 mm
Schneidplattengröße und -form(CUTINT_SIZESHAPE)
CoroMill 331 -14
Schneidenanzahl(CEDC)
4
Schneidplattenbreite(W1)
11,5 mm
Schneidplattenform(SC)
L - Rechteckige Wendeschneidplatten
Schneidenlänge, begrenzt(LE)
13,7 mm
Schneidenlänge, max.
(APMX)
13,7 mm
Planschneidenbreite(BS)
1,2 mm
Eckenradius
(RE)
0,8 mm
Einstellwinkel, Hauptschneide(KRINS)
90 °
Spanflächenfasenbreite(BN)
0,18 mm
Spanflächenfasenwinkel(GB)
-6 °
Spanwinkel, Schneidplatte(GAN)
13 °
Schneidrichtung
(HAND)
Neutral
Sorte
(GRADE)
3040
Substrat(SUBSTRATE)
HC
Beschichtung(COATING)
CVD TiCN+Al2O3
Schneidkantenhöhe(S)
5 mm
Masse (Gewicht)(WT)
0,0066 kg
Plattensitz(SSC_M)
14
Plattensitzkodierung, Zoll(SSC_N)
14
Release date(ValFrom20)
23.02.18
Release-Paket-ID(RELEASEPACK)
18.1
