N331.1D-136520M-PM 3040
N331.1D-136520M-PM 3040
CoroMill® 331, Wendeschneidplatte zum Scheibenfräsenchevron_right

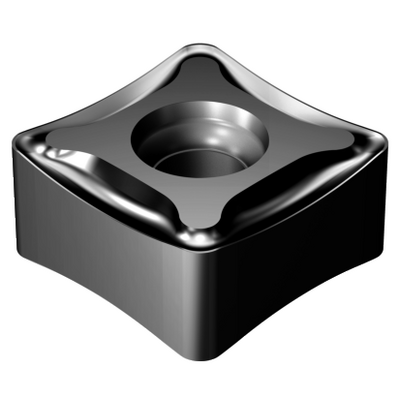

Generische Darstellung
Lieferbar innerhalb einer Woche
Packungsmenge: 10
ISO: N331.1D-136520M-PM 3040
Material ID: 6227862
EAN: 26227862
ANSI: N331.1D-136520M-PM 3040
Startwerte (Hex/Fz conv. factor 1.2 )
K2.2.C.UT, Härte: 245 HB
K
fz 0.2 mm (0.08 - 0.24)
hex 0.17 mm (0.07 - 0.2)
vc 225 m/min (245 - 220)
Technische Illustrationen
Technische Illustrationen
Produktdaten
Werkstoffklassifizierung Stufe 1(TMC1ISO)
P
K
H
Herstellerbezeichnung Spanbrecher
(CBMD)
PM
Bearbeitungstyp
(CTPT)
pre-machining with demand on surface
Code für die Montageart der Wendeschneidplatte (metrisch)(IFS)
Partly cylindrical, 40-60 deg countersink on one or two sides
Befestigungslochdurchmesser(D1)
4,35 mm
Schneidplattengröße und -form(CUTINT_SIZESHAPE)
CoroMill 331 -13
Schneidenanzahl(CEDC)
8
Eingeschriebener Kreis(IC)
13,4 mm
Schneidplattenform(SC)
Square
Schneidenlänge, begrenzt(LE)
10,2 mm
Schneidenlänge, max.
(APMX)
10,1 mm
Planschneidenbreite(BS)
1,2 mm
Eckenradius
(RE)
2 mm
Einstellwinkel, Hauptschneide(KRINS)
88 °
Schneidrichtung
(HAND)
Neutral
Sorte
(GRADE)
3040
Substrat(SUBSTRATE)
HC
Beschichtung(COATING)
CVD TiCN+Al2O3
Schneidkantenhöhe(S)
6,55 mm
Masse (Gewicht)(WT)
0,0123 kg
Plattensitz(SSC_M)
13
Plattensitzkodierung, Zoll(SSC_N)
13
Release date(ValFrom20)
24.09.13
Release-Paket-ID(RELEASEPACK)
13.2
