N365-1505ZNE-KW4 1020
N365-1505ZNE-KW4 1020
CoroMill® 365, Wendeschneidplatte zum Fräsenchevron_right

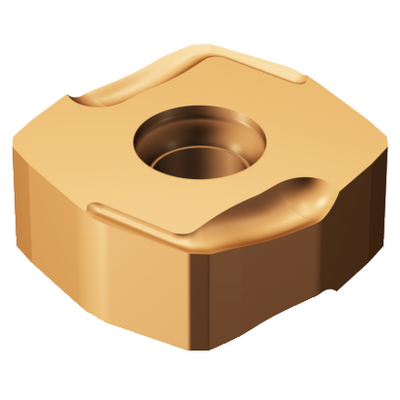

Generische Darstellung
Listenpreis: 37.90 EUR
Lieferbar
Packungsmenge: 10
ISO: N365-1505ZNE-KW4 1020
Material ID: 5739005
EAN: 12237142
ANSI: N365-1505ZNE-KW4 1020
Startwerte (KAPR 65 deg )
K2.2.C.UT, Härte: 245 HB
K
fz 0.22 mm (0.12 - 0.31)
hex 0.2 mm (0.11 - 0.28)
vc 145 m/min (175 - 125)

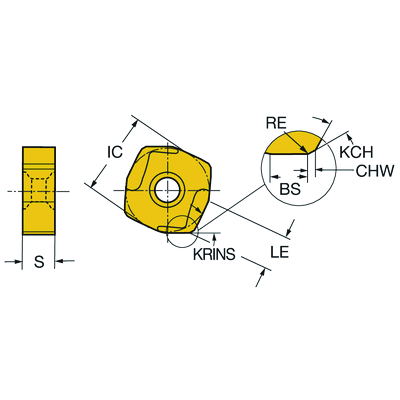

Technische Illustrationen
Technische Illustrationen
Produktdaten
Werkstoffklassifizierung Stufe 1(TMC1ISO)
K
Herstellerbezeichnung Spanbrecher
(CBMD)
KW4
Bearbeitungstyp
(CTPT)
light
Code für die Montageart der Wendeschneidplatte (metrisch)(IFS)
Partly cylindrical, 40-60 deg countersink on one or two sides
Befestigungslochdurchmesser(D1)
4,6 mm
Schneidplattengröße und -form(CUTINT_SIZESHAPE)
CoroMill 365 -1505
Schneidenanzahl(CEDC)
2
Eingeschriebener Kreis(IC)
15 mm
Schneidenlänge, begrenzt(LE)
6,4 mm
Schneidenlänge, max.
(APMX)
6 mm
Eckenfasenwinkel(KCH)
35 °
Eckenfasenbreite(CHW)
0,75 mm
Planschneidenbreite(BS)
4 mm
Planscheidenradius(BSR)
200 mm
Eckenradius
(RE)
0,55 mm
Einstellwinkel, Hauptschneide(KRINS)
65 °
Spanwinkel, Schneidplatte(GAN)
20 °
Schneidrichtung
(HAND)
Neutral
Sorte
(GRADE)
1020
Substrat(SUBSTRATE)
HC
Beschichtung(COATING)
PVD TiAlN
Schneidkantenhöhe(S)
5,66 mm
Masse (Gewicht)(WT)
0,013 kg
Plattensitz(SSC_M)
15
Plattensitzkodierung, Zoll(SSC_N)
15
Release date(ValFrom20)
10.09.07
Release-Paket-ID(RELEASEPACK)
07.2
