QD-NF-0250-020E-SL 1230
QD-NF-0250-020E-SL 1230
CoroMill® QD, Wendeschneidplatte zum Einstechen.chevron_right

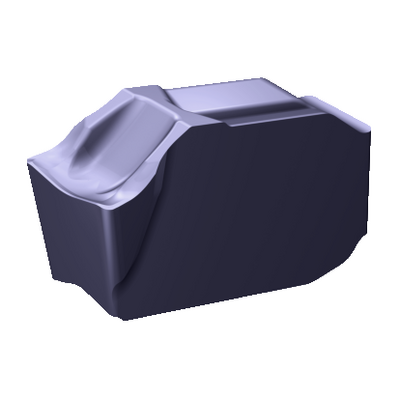

Generische Darstellung
Listenpreis: 25.80 EUR
Auf Bestellung gefertigt
Packungsmenge: 10
ISO: QD-NF-0250-020E-SL 1230
Material ID: 8527242
EAN: 7323227901954
ANSI: QD-NF-0250-020E-SL 1230
Startwerte (Hex/Fz conv. factor 1.2 )
P2.1.Z.AN, Härte: 175 HB
P
fz 0.05 mm (0.01 - 0.08)
hex 0.04 mm (0.01 - 0.07)
vc 360 m/min (370 - 350)
M1.0.Z.AQ, Härte: 200 HB
M
fz 0.05 mm (0.01 - 0.08)
hex 0.04 mm (0.01 - 0.07)
vc 175 m/min (180 - 175)
Technische Illustrationen
Technische Illustrationen
Produktdaten
Werkstoffklassifizierung Stufe 1(TMC1ISO)
P
M
S
Herstellerbezeichnung Spanbrecher
(CBMD)
SL
Bearbeitungstyp
(CTPT)
light
Code für die Montageart der Wendeschneidplatte (metrisch)(IFS)
Concave prismatic section
Schneidplattengröße und -form(CUTINT_SIZESHAPE)
CoroMill QD -size F
Schneidenanzahl(CEDC)
1
Plattensitz(SSC_M)
F
Stechbreite, Nennmaß
(CW)
2,5 mm
Untere Schnittbreitentoleranz(CWTOLL)
0,005 mm
Obere Schnittbreitentoleranz(CWTOLU)
0,055 mm
Eckenradius, links(REL)
0,2 mm
Eckenradius, rechts(RER)
0,2 mm
Körperwinkel, Maschinenseite(BAMS)
0 °
Schneidrichtung
(HAND)
Neutral
Sorte
(GRADE)
1230
Beschichtung(COATING)
PVD TiAlSiN
Schneidkantenhöhe(S)
3,1 mm
Hauptfreiwinkel(AN)
7 °
Masse (Gewicht)(WT)
0,001 kg
Plattensitzkodierung, Zoll(SSC_N)
F
Release date(ValFrom20)
25.09.24
Release-Paket-ID(RELEASEPACK)
24.2
