QD-NG-0318-020E-KL 1020
QD-NG-0318-020E-KL 1020
CoroMill® QD, Wendeschneidplatte zum Einstechen.chevron_right

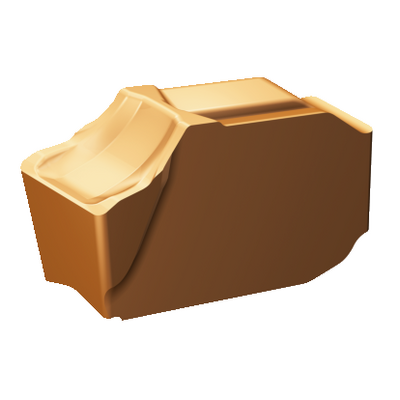

Generische Darstellung
Listenpreis: 26.35 EUR
Lieferbar innerhalb einer Woche
Packungsmenge: 10
ISO: QD-NG-0318-020E-KL 1020
Material ID: 6657004
EAN: 26657004
ANSI: QD-NG-0318-020E-KL 1020
Startwerte (Hex/Fz conv. factor 1.2 )
K2.2.C.UT, Härte: 245 HB
K
fz 0.005 in (0.001 - 0.007)
hex 0.004 in (0.001 - 0.006)
vc 660 sfm (700 - 640)
Technische Illustrationen
Technische Illustrationen
Produktdaten
Werkstoffklassifizierung Stufe 1(TMC1ISO)
K
Herstellerbezeichnung Spanbrecher
(CBMD)
KL
Bearbeitungstyp
(CTPT)
light
Code für die Montageart der Wendeschneidplatte (metrisch)(IFS)
Concave prismatic section
Schneidplattengröße und -form(CUTINT_SIZESHAPE)
CoroMill QD -size G
Schneidenanzahl(CEDC)
1
Plattensitz(SSC_M)
G
Stechbreite, Nennmaß
(CW)
0,1252 inch
Untere Schnittbreitentoleranz(CWTOLL)
0,0002 inch
Obere Schnittbreitentoleranz(CWTOLU)
0,0022 inch
Eckenradius, links(REL)
0,0079 inch
Eckenradius, rechts(RER)
0,0079 inch
Körperwinkel, Maschinenseite(BAMS)
0 °
Schneidrichtung
(HAND)
Neutral
Sorte
(GRADE)
1020
Beschichtung(COATING)
PVD TiAlN
Schneidkantenhöhe(S)
0,122 inch
Hauptfreiwinkel(AN)
7 °
Masse (Gewicht)(WT)
0,0066 lb
Plattensitzkodierung, Zoll(SSC_N)
G
Release date(ValFrom20)
22.09.15
Release-Paket-ID(RELEASEPACK)
15.2
