QD-NH-0400-025E-SM S30T
QD-NH-0400-025E-SM S30T
CoroMill® QD, Wendeschneidplatte zum Einstechen.chevron_right

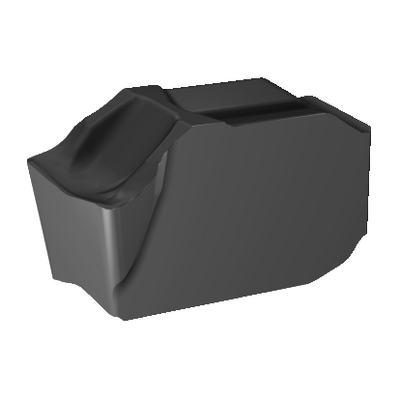

Generische Darstellung
Listenpreis: 28.05 EUR
Lieferbar
Packungsmenge: 10
ISO: QD-NH-0400-025E-SM S30T
Material ID: 6656948
EAN: 26656948
ANSI: QD-NH-0400-025E-SM S30T
Startwerte (Hex/Fz conv. factor 1.2 )
M1.0.Z.AQ, Härte: 200 HB
M
fz 0.1 mm (0.05 - 0.14)
hex 0.08 mm (0.04 - 0.12)
vc 165 m/min (170 - 160)
Technische Illustrationen
Technische Illustrationen
Produktdaten
Werkstoffklassifizierung Stufe 1(TMC1ISO)
M
S
Herstellerbezeichnung Spanbrecher
(CBMD)
SM
Bearbeitungstyp
(CTPT)
pre-machining with demand on surface
Code für die Montageart der Wendeschneidplatte (metrisch)(IFS)
Concave prismatic section
Schneidplattengröße und -form(CUTINT_SIZESHAPE)
CoroMill QD -size H
Schneidenanzahl(CEDC)
1
Plattensitz(SSC_M)
H
Stechbreite, Nennmaß
(CW)
4 mm
Untere Schnittbreitentoleranz(CWTOLL)
0,005 mm
Obere Schnittbreitentoleranz(CWTOLU)
0,055 mm
Eckenradius, links(REL)
0,25 mm
Eckenradius, rechts(RER)
0,25 mm
Körperwinkel, Maschinenseite(BAMS)
0 °
Schneidrichtung
(HAND)
Neutral
Sorte
(GRADE)
S30T
Beschichtung(COATING)
PVD TiAlN
Schneidkantenhöhe(S)
4 mm
Hauptfreiwinkel(AN)
7 °
Masse (Gewicht)(WT)
0,0026 kg
Plattensitzkodierung, Zoll(SSC_N)
H
Release date(ValFrom20)
22.09.15
Release-Paket-ID(RELEASEPACK)
15.2
