QD-NJ-0476-045M-PH 1230
QD-NJ-0476-045M-PH 1230
CoroMill® QD, Wendeschneidplatte zum Einstechen.chevron_right

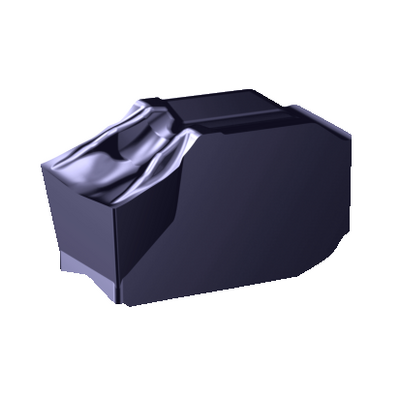

Generische Darstellung
Listenpreis: 24.85 EUR
Lieferbar
Packungsmenge: 10
ISO: QD-NJ-0476-045M-PH 1230
Material ID: 8527254
EAN: 7323227902074
ANSI: QD-NJ-0476-045M-PH 1230
Startwerte (Hex/Fz conv. factor 1.2 )
P2.1.Z.AN, Härte: 175 HB
P
fz 0.13 mm (0.05 - 0.16)
hex 0.11 mm (0.04 - 0.13)
vc 335 m/min (360 - 330)
Technische Illustrationen
Technische Illustrationen
Produktdaten
Werkstoffklassifizierung Stufe 1(TMC1ISO)
P
Herstellerbezeichnung Spanbrecher
(CBMD)
PH
Bearbeitungstyp
(CTPT)
heavy
Code für die Montageart der Wendeschneidplatte (metrisch)(IFS)
Concave prismatic section
Schneidplattengröße und -form(CUTINT_SIZESHAPE)
CoroMill QD -size J
Schneidenanzahl(CEDC)
1
Plattensitz(SSC_M)
J
Stechbreite, Nennmaß
(CW)
4,76 mm
Untere Schnittbreitentoleranz(CWTOLL)
0,005 mm
Obere Schnittbreitentoleranz(CWTOLU)
0,105 mm
Eckenradius, links(REL)
0,45 mm
Eckenradius, rechts(RER)
0,45 mm
Körperwinkel, Maschinenseite(BAMS)
0 °
Schneidrichtung
(HAND)
Neutral
Sorte
(GRADE)
1230
Beschichtung(COATING)
PVD TiAlSiN
Schneidkantenhöhe(S)
5 mm
Hauptfreiwinkel(AN)
7 °
Masse (Gewicht)(WT)
0,006 kg
Plattensitzkodierung, Zoll(SSC_N)
J
Release date(ValFrom20)
25.09.24
Release-Paket-ID(RELEASEPACK)
24.2
