R210-09 04 12M-MM 2030
R210-09 04 12M-MM 2030
CoroMill® 210, Wendeschneidplatte zum Fräsenchevron_right
Generische Darstellung
Listenpreis: 16.70 GBP
Lieferbar
Packungsmenge: 10
ISO: R210-09 04 12M-MM 2030
Material ID: 5742587
EAN: 11796444
ANSI: R210-09 04 12M-MM 2030
Startwerte (KAPR 10 deg )
P2.1.Z.AN, Härte: 175 HB
P
fz 0.98 mm (0.4 - 1.5)
hex 0.17 mm (0.07 - 0.26)
vc 180 m/min (220 - 150)
M1.0.Z.AQ, Härte: 200 HB
M
fz 1.5 mm (0.4 - 2.02)
hex 0.26 mm (0.07 - 0.35)
vc 100 m/min (155 - 80)
S2.0.Z.AG, Härte: 350 HB
S
fz 0.81 mm (0.58 - 1.21)
hex 0.14 mm (0.1 - 0.21)
vc 31 m/min (34 - 27)

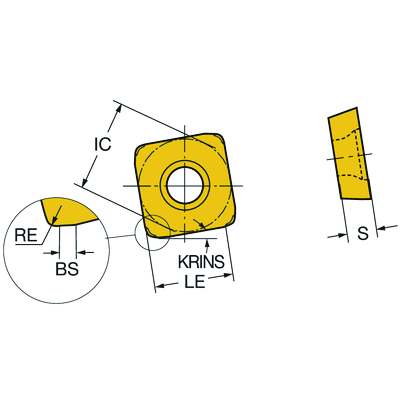

Technische Illustrationen
Technische Illustrationen
Produktdaten
Werkstoffklassifizierung Stufe 1(TMC1ISO)
P
M
S
Herstellerbezeichnung Spanbrecher
(CBMD)
MM
Bearbeitungstyp
(CTPT)
pre-machining with demand on surface
Code für die Montageart der Wendeschneidplatte (metrisch)(IFS)
Partly cylindrical, 40-60 deg countersink on one or two sides
Befestigungslochdurchmesser(D1)
4,2 mm
Schneidplattengröße und -form(CUTINT_SIZESHAPE)
CoroMill 210 -0904 s=4
Schneidenanzahl(CEDC)
4
Eingeschriebener Kreis(IC)
9,4 mm
Schneidplattenform(SC)
Square
Schneidenlänge, begrenzt(LE)
6,2 mm
Schneidenlänge, max.
(APMX)
1,2 mm
Planschneidenbreite(BS)
0,77 mm
Eckenradius
(RE)
1 mm
Eckenradius Äquivalent(REEQ)
2,5 mm
Einstellwinkel, Hauptschneide(KRINS)
10 °
Spanwinkel, Schneidplatte(GAN)
0 °
Schneidrichtung
(HAND)
Right
Sorte
(GRADE)
2030
Substrat(SUBSTRATE)
HC
Beschichtung(COATING)
PVD TiAlN+TiN
Schneidkantenhöhe(S)
4 mm
Masse (Gewicht)(WT)
0,0027 kg
Plattensitz(SSC_M)
09
Plattensitzkodierung, Zoll(SSC_N)
09
Release date(ValFrom20)
14.07.03
Release-Paket-ID(RELEASEPACK)
03.2
