R216-25 04 M-M 4340
R216-25 04 M-M 4340
CoroMill® 216, Wendeschneidplatte zum Profilfräsenchevron_right

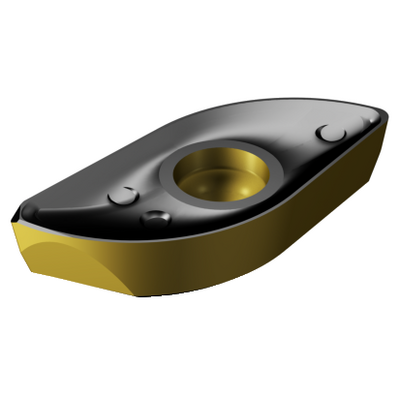

Generische Darstellung
Listenpreis: 53.70 EUR
Lieferbar innerhalb einer Woche
Packungsmenge: 10
ISO: R216-25 04 M-M 4340
Material ID: 7564467
EAN: 7323223719003
ANSI: R216-25 04 M-M 4340
Startwerte (Hex/Fz conv. factor 1.41 )
P2.1.Z.AN, Härte: 175 HB
P
fz 0.17 mm (0.08 - 0.21)
hex 0.12 mm (0.06 - 0.15)
vc 275 m/min (285 - 275)
M1.0.Z.AQ, Härte: 200 HB
M
fz 0.17 mm (0.08 - 0.21)
hex 0.12 mm (0.06 - 0.15)
vc 220 m/min (225 - 215)
K2.2.C.UT, Härte: 245 HB
K
fz 0.17 mm (0.08 - 0.21)
hex 0.12 mm (0.06 - 0.15)
vc 195 m/min (200 - 195)
Technische Illustrationen
Technische Illustrationen
Produktdaten
Werkstoffklassifizierung Stufe 1(TMC1ISO)
P
M
K
Herstellerbezeichnung Spanbrecher
(CBMD)
M-M
Bearbeitungstyp
(CTPT)
pre-machining with demand on surface
Code für die Montageart der Wendeschneidplatte (metrisch)(IFS)
Partly cylindrical, 40-60 deg countersink on one or two sides
Befestigungslochdurchmesser(D1)
4,7 mm
Schneidplattengröße und -form(CUTINT_SIZESHAPE)
CoroMill 216 metric -2504
Schneidenanzahl(CEDC)
2
Hauptschneidenradius(CEMR)
12,5 mm
Schneidenlänge, begrenzt(LE)
22,3 mm
Spanwinkel, Schneidplatte(GAN)
0 °
Schneidrichtung
(HAND)
Right
Sorte
(GRADE)
4340
Substrat(SUBSTRATE)
HC
Beschichtung(COATING)
CVD TiCN+Al2O3+TiN
Schneidkantenhöhe(S)
4,7625 mm
Masse (Gewicht)(WT)
0,0089 kg
Plattensitz(SSC_M)
25
Plattensitzkodierung, Zoll(SSC_N)
25
Release date(ValFrom20)
01.03.19
Release-Paket-ID(RELEASEPACK)
19.1
