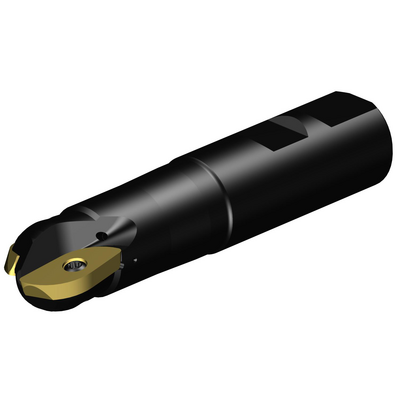

Spezifische Darstellung
Listenpreis: 523.00 EUR
Lieferbar
Packungsmenge: 1
ISO: R216-25B25-060
Material ID: 5743625
EAN: 11068573
ANSI: R216-25B25-060
Technische Illustrationen
Technische Illustrationen
Produktdaten
Schneidendurchmesser
(DC)
25 mm
Einstellwinkel
(KAPR)
90 °
Anzahl Schneidteile(CICT_1)
2
Befestigungsart Schneidplatte(MTP)
clamp with screw through hole
Teil 2 der Kennungen für die Schneidteil-Schnittstelle(CUTINT_MASTER_1)
CoroMill 216 (R216-2504)
Schnitttiefe, max.(APMX_EFW)
12,5 mm
Schnitttiefe, max.(APMX_FFW)
22,3 mm
Eintauchwinkel, max.
(RMPX)
85 °
Eintauchtiefe, max.(AZ)
12,5 mm
Nutzlänge
(LU)
60 mm
Orthogonalspanwinkel(GAMO)
0 °
Anzahl wirksamer Schneiden, umfangseitig(ZEFP)
2
Anschluss Maschinenseite
(ADINTMS)
Weldon (DIN6535-HB) -metric: 25
Schneidrichtung
(HAND)
Right
Code für Kühlschmierstoffzufuhr
(CNSC)
axial concentric entry
Kühlmitteldruck(CP)
10 bar
Aufnahmedurchmesser, Maschinenseite(DCONMS)
25 mm
Funktionslänge(LF)
117 mm
Körperdurchmesser(BD)
23,2 mm
Länge Körperdurchmesser 1(LB)
40 mm
Körperkegeleinstellwinkel(BHTA)
0 °
Drehmoment(TQ)
3 Nm
Werkzeugausführung
(BMC)
Stahl
Drehzahl, max. (-81, -82: Maximale Drehzahl)(RPMX)
24.000 1/min
Masse (Gewicht)(WT)
0,3505 kg
Gesamtlänge(OAL)
117 mm
Release date(ValFrom20)
18.05.98
Release-Paket-ID(RELEASEPACK)
98.2
