R331.1A-04 35 15H-WL1040
R331.1A-04 35 15H-WL1040
CoroMill® 331, Wendeschneidplatte zum Scheibenfräsenchevron_right

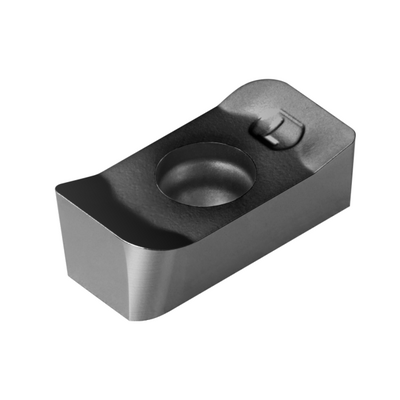

Generische Darstellung
Listenpreis: 23.85 EUR
Lieferbar innerhalb einer Woche
Packungsmenge: 10
ISO: R331.1A-04 35 15H-WL1040
Material ID: 5907130
EAN: 25907130
ANSI: R331.1A-04 35 15H-WL1040
Startwerte (Hex/Fz conv. factor 1.2 )
M1.0.Z.AQ, Härte: 200 HB
M
fz 0.1 mm (0.05 - 0.12)
hex 0.08 mm (0.04 - 0.1)
vc 165 m/min (170 - 160)
Technische Illustrationen
Technische Illustrationen
Produktdaten
Werkstoffklassifizierung Stufe 1(TMC1ISO)
P
M
S
Herstellerbezeichnung Spanbrecher
(CBMD)
WL
Bearbeitungstyp
(CTPT)
light
Code für die Montageart der Wendeschneidplatte (metrisch)(IFS)
Partly cylindrical, 40-60 deg countersink on one or two sides
Befestigungslochdurchmesser(D1)
2,6 mm
Schneidplattengröße und -form(CUTINT_SIZESHAPE)
CoroMill 331 -04
Schneidenanzahl(CEDC)
2
Schneidplattenbreite(W1)
9,5 mm
Schneidplattenform(SC)
L - Rechteckige Wendeschneidplatten
Schneidenlänge, begrenzt(LE)
4,6 mm
Schneidenlänge, max.
(APMX)
4,6 mm
Planschneidenbreite(BS)
0,4 mm
Eckenradius
(RE)
1,52 mm
Einstellwinkel, Hauptschneide(KRINS)
90 °
Schneidrichtung
(HAND)
Right
Sorte
(GRADE)
1040
Substrat(SUBSTRATE)
HC
Beschichtung(COATING)
PVD TiAlN
Schneidkantenhöhe(S)
3,5 mm
Masse (Gewicht)(WT)
0,001 kg
Plattensitz(SSC_M)
04
Plattensitzkodierung, Zoll(SSC_N)
04
Release date(ValFrom20)
25.09.10
Release-Paket-ID(RELEASEPACK)
10.2
