R331.1A-08 45 40H-WM3040
R331.1A-08 45 40H-WM3040

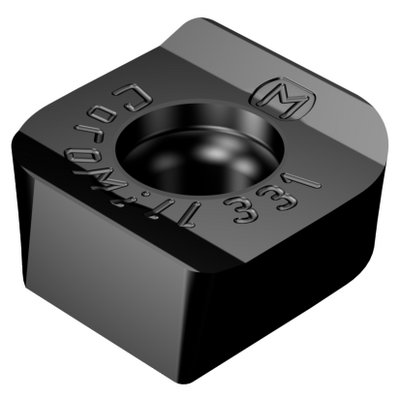

CoroMill® 331, Wendeschneidplatte zum Scheibenfräsenchevron_right
Generische Darstellung
Listenpreis: 24.80 EUR
Lieferbar
Packungsmenge: 10
ISO: R331.1A-08 45 40H-WM3040
Material ID: 7295615
EAN: 7323221989866
ANSI: R331.1A-08 45 40H-WM3040
Startwerte (Hex/Fz conv. factor 1.2 )
P2.1.Z.AN, Härte: 175 HB
P
fz 0.16 mm (0.06 - 0.3)
hex 0.13 mm (0.05 - 0.25)
vc 305 m/min (320 - 280)
K2.2.C.UT, Härte: 245 HB
K
fz 0.16 mm (0.06 - 0.3)
hex 0.13 mm (0.05 - 0.25)
vc 235 m/min (245 - 215)
Technische Illustrationen
Technische Illustrationen
Produktdaten
Werkstoffklassifizierung Stufe 1(TMC1ISO)
P
K
H
Herstellerbezeichnung Spanbrecher
(CBMD)
WM
Bearbeitungstyp
(CTPT)
pre-machining with demand on surface
Code für die Montageart der Wendeschneidplatte (metrisch)(IFS)
Partly cylindrical, 40-60 deg countersink on one or two sides
Befestigungslochdurchmesser(D1)
3,6 mm
Schneidplattengröße und -form(CUTINT_SIZESHAPE)
CoroMill 331 -08
Schneidenanzahl(CEDC)
2
Schneidplattenbreite(W1)
9,5 mm
Schneidplattenform(SC)
L - Rechteckige Wendeschneidplatten
Schneidenlänge, begrenzt(LE)
7,7 mm
Schneidenlänge, max.
(APMX)
7,7 mm
Planschneidenbreite(BS)
1,4 mm
Eckenradius
(RE)
4 mm
Einstellwinkel, Hauptschneide(KRINS)
90 °
Schneidrichtung
(HAND)
Right
Sorte
(GRADE)
3040
Substrat(SUBSTRATE)
HC
Beschichtung(COATING)
CVD TiCN+Al2O3
Schneidkantenhöhe(S)
4,446 mm
Masse (Gewicht)(WT)
0,0026 kg
Plattensitz(SSC_M)
08
Plattensitzkodierung, Zoll(SSC_N)
08
Release date(ValFrom20)
01.03.19
Release-Paket-ID(RELEASEPACK)
19.1
