R331.1A-14 50 40H-WM1230
R331.1A-14 50 40H-WM1230
CoroMill® 331, Wendeschneidplatte zum Scheibenfräsenchevron_right

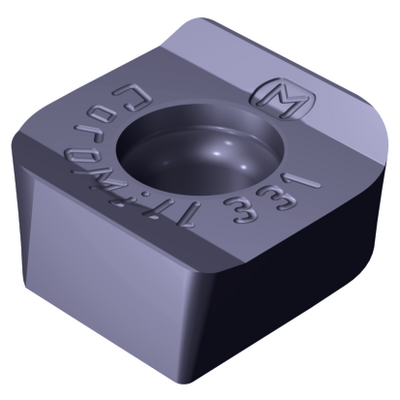

Generische Darstellung
Listenpreis: 31.15 EUR
Lieferbar
Packungsmenge: 10
ISO: R331.1A-14 50 40H-WM1230
Material ID: 8527269
EAN: 7323227902227
ANSI: R331.1A-14 50 40H-WM1230
Startwerte (Hex/Fz conv. factor 1.2 )
P2.1.Z.AN, Härte: 175 HB
P
fz 0.006 in (0.002 - 0.012)
hex 0.005 in (0.002 - 0.01)
vc 1100 sfm (1150 - 960)
M1.0.Z.AQ, Härte: 200 HB
M
fz 0.005 in (0.001 - 0.007)
hex 0.004 in (0.001 - 0.006)
vc 560 sfm (580 - 540)
Technische Illustrationen
Technische Illustrationen
Produktdaten
Werkstoffklassifizierung Stufe 1(TMC1ISO)
P
M
H
Herstellerbezeichnung Spanbrecher
(CBMD)
WM
Bearbeitungstyp
(CTPT)
pre-machining with demand on surface
Code für die Montageart der Wendeschneidplatte (metrisch)(IFS)
Partly cylindrical, 40-60 deg countersink on one or two sides
Befestigungslochdurchmesser(D1)
0,1811 inch
Schneidplattengröße und -form(CUTINT_SIZESHAPE)
CoroMill 331 -14
Schneidenanzahl(CEDC)
2
Schneidplattenbreite(W1)
0,4528 inch
Schneidplattenform(SC)
L - Rechteckige Wendeschneidplatten
Schneidenlänge, begrenzt(LE)
0,5394 inch
Schneidenlänge, max.
(APMX)
0,5394 inch
Planschneidenbreite(BS)
0,0551 inch
Eckenradius
(RE)
0,1575 inch
Einstellwinkel, Hauptschneide(KRINS)
90 °
Schneidrichtung
(HAND)
Right
Sorte
(GRADE)
1230
Substrat(SUBSTRATE)
HC
Beschichtung(COATING)
PVD TiAlSiN
Schneidkantenhöhe(S)
0,1947 inch
Masse (Gewicht)(WT)
0,0176 lb
Plattensitz(SSC_M)
14
Plattensitzkodierung, Zoll(SSC_N)
14
Release date(ValFrom20)
25.09.24
Release-Paket-ID(RELEASEPACK)
24.2
