R390-170408E-P6-NL CD10
R390-170408E-P6-NL CD10
CoroMill® 390, Wendeschneidplatte zum Eckfräsenchevron_right
Generische Darstellung
Listenpreis: 148.00 EUR
Nicht lieferbar
Packungsmenge: 5
ISO: R390-170408E-P6-NL CD10
Material ID: 5745616
EAN: 11569191
ANSI: R390-170408E-P6-NL CD10
Startwerte (KAPR 90 deg )
N1.3.C.AG, Härte: 90 HB
N
fz 0.17 mm (0.1 - 0.2)
hex 0.17 mm (0.1 - 0.2)
vc 1850 m/min (1900 - 1850)

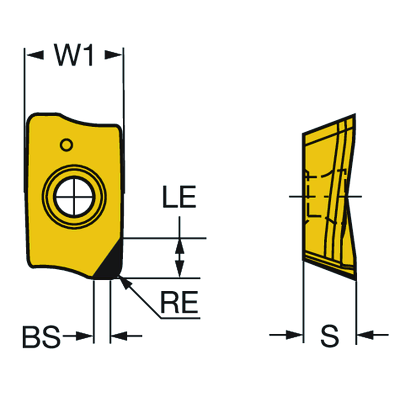

Technische Illustrationen
Technische Illustrationen
Produktdaten
Werkstoffklassifizierung Stufe 1(TMC1ISO)
N
Herstellerbezeichnung Spanbrecher
(CBMD)
NL
Bearbeitungstyp
(CTPT)
light
Code für die Montageart der Wendeschneidplatte (metrisch)(IFS)
Partly cylindrical, 40-60 deg countersink on one or two sides
Befestigungslochdurchmesser(D1)
4,1 mm
Schneidplattengröße und -form(CUTINT_SIZESHAPE)
CoroMill 390 -1704
Schneidenanzahl(CEDC)
1
Schneidplattenbreite(W1)
9,6 mm
Schneidplattenform(SC)
Rectangular
Schneidenlänge, begrenzt(LE)
6 mm
Schneidenlänge, max.
(APMX)
6 mm
Planschneidenbreite(BS)
1,8 mm
Eckenradius
(RE)
0,8 mm
Einstellwinkel, Hauptschneide(KRINS)
90 °
Schneidrichtung
(HAND)
Right
Sorte
(GRADE)
CD10
Substrat(SUBSTRATE)
DP
Schneidkantenhöhe(S)
4,7625 mm
Masse (Gewicht)(WT)
0,0055 kg
Plattensitz(SSC_M)
17
Plattensitzkodierung, Zoll(SSC_N)
17
Release date(ValFrom20)
11.08.03
Release-Paket-ID(RELEASEPACK)
03.2
