R390-18 06 31H-KL 3040
R390-18 06 31H-KL 3040
CoroMill® 390, Wendeschneidplatte zum Eckfräsenchevron_right

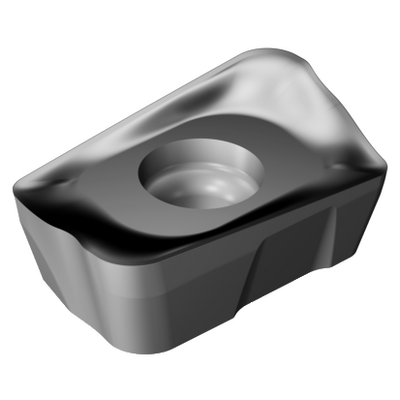

Generische Darstellung
Listenpreis: 37.35 EUR
Lieferbar
Packungsmenge: 10
ISO: R390-18 06 31H-KL 3040
Material ID: 5745814
EAN: 11549020
ANSI: R390-18 06 31H-KL 3040
Startwerte (KAPR 90 deg )
K2.2.C.UT, Härte: 245 HB
K
fz 0.11 mm (0.05 - 0.22)
hex 0.11 mm (0.05 - 0.22)
vc 245 m/min (250 - 230)
Technische Illustrationen
Technische Illustrationen
Produktdaten
Werkstoffklassifizierung Stufe 1(TMC1ISO)
P
K
H
Herstellerbezeichnung Spanbrecher
(CBMD)
KL
Bearbeitungstyp
(CTPT)
light
Code für die Montageart der Wendeschneidplatte (metrisch)(IFS)
Partly cylindrical, 40-60 deg countersink on one or two sides
Befestigungslochdurchmesser(D1)
4,15 mm
Schneidplattengröße und -form(CUTINT_SIZESHAPE)
CoroMill 390 -1806
Schneidenanzahl(CEDC)
2
Schneidplattenbreite(W1)
11 mm
Schneidplattenform(SC)
L - Rechteckige Wendeschneidplatten
Schneidenlänge, begrenzt(LE)
15,4 mm
Schneidenlänge, max.
(APMX)
16 mm
Eintauchwinkel, max.
(RMPX)
0 °
Planschneidenbreite(BS)
1 mm
Eckenradius
(RE)
3,1 mm
Einstellwinkel, Hauptschneide(KRINS)
90 °
Spanwinkel, Schneidplatte(GAN)
5 °
Schneidrichtung
(HAND)
Right
Sorte
(GRADE)
3040
Substrat(SUBSTRATE)
HC
Beschichtung(COATING)
CVD TiCN+Al2O3
Schneidkantenhöhe(S)
6,33 mm
Masse (Gewicht)(WT)
0,0098 kg
Plattensitz(SSC_M)
18
Plattensitzkodierung, Zoll(SSC_N)
18
Release date(ValFrom20)
02.12.02
Release-Paket-ID(RELEASEPACK)
03.1
