R790-160420PH-PL 1230
R790-160420PH-PL 1230
CoroMill® 790, Wendeschneidplatte zum Fräsenchevron_right

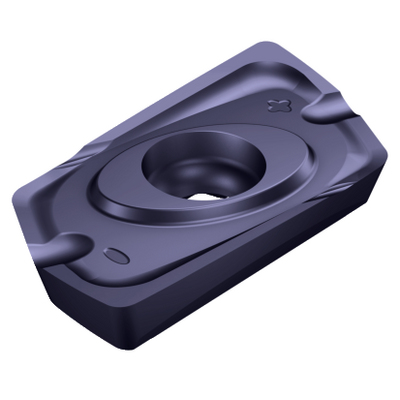

Generische Darstellung
Listenpreis: 59.00 EUR
Lieferbar
Packungsmenge: 10
ISO: R790-160420PH-PL 1230
Material ID: 8527270
EAN: 7323227902234
ANSI: R790-160420PH-PL 1230
Startwerte (KAPR 90 deg )
P2.1.Z.AN, Härte: 175 HB
P
fz 0.06 mm (0.03 - 0.12)
hex 0.06 mm (0.03 - 0.12)
vc 360 m/min (370 - 350)
M1.0.Z.AQ, Härte: 200 HB
M
fz 0.06 mm (0.03 - 0.12)
hex 0.06 mm (0.03 - 0.12)
vc 175 m/min (180 - 175)
Technische Illustrationen
Technische Illustrationen
Produktdaten
Werkstoffklassifizierung Stufe 1(TMC1ISO)
P
M
N
S
H
Herstellerbezeichnung Spanbrecher
(CBMD)
PL
Bearbeitungstyp
(CTPT)
light
Code für die Montageart der Wendeschneidplatte (metrisch)(IFS)
Partly cylindrical, 40-60 deg countersink on one or two sides
Befestigungslochdurchmesser(D1)
4,1 mm
Schneidplattengröße und -form(CUTINT_SIZESHAPE)
CoroMill 790 -1604
Schneidenanzahl(CEDC)
2
Schneidplattenbreite(W1)
11 mm
Schneidenlänge, begrenzt(LE)
12 mm
Schneidenlänge, max.
(APMX)
12 mm
Planschneidenbreite(BS)
1 mm
Eckenradius
(RE)
2 mm
Einstellwinkel, Hauptschneide(KRINS)
90 °
Spanwinkel, Schneidplatte(GAN)
9 °
Schneidrichtung
(HAND)
Right
Sorte
(GRADE)
1230
Substrat(SUBSTRATE)
HC
Beschichtung(COATING)
PVD TiAlSiN
Schneidkantenhöhe(S)
4 mm
Masse (Gewicht)(WT)
0,007 kg
Plattensitz(SSC_M)
16
Plattensitzkodierung, Zoll(SSC_N)
16
Release date(ValFrom20)
25.09.24
Release-Paket-ID(RELEASEPACK)
24.2
