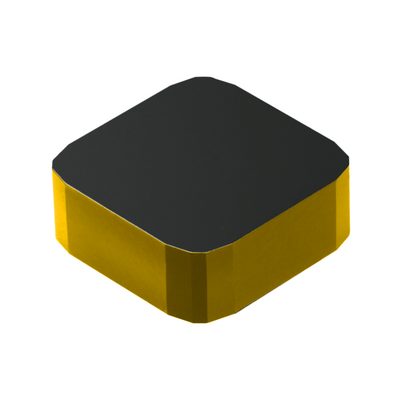

Generische Darstellung
Listenpreis: 33.00 EUR
Lieferbar
Packungsmenge: 10
ISO: SNKN 12 04 EN N 4230
Material ID: 5750377
EAN: 12424370
ANSI: SNK 43E2 4230
Startwerte (KAPR 75 deg )
P2.1.Z.AN, Härte: 175 HB
P
fz 0.26 mm (0.1 - 0.31)
hex 0.25 mm (0.1 - 0.3)
vc 210 m/min (280 - 190)
K2.2.C.UT, Härte: 245 HB
K
fz 0.26 mm (0.1 - 0.31)
hex 0.25 mm (0.1 - 0.3)
vc 140 m/min (185 - 125)

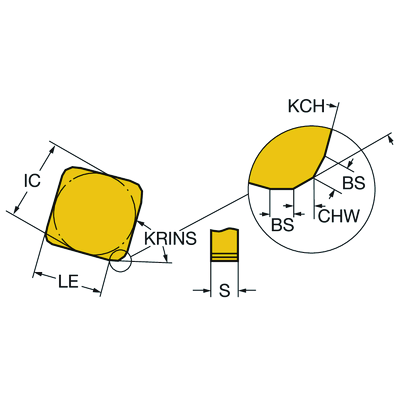

Technische Illustrationen
Technische Illustrationen
Produktdaten
Werkstoffklassifizierung Stufe 1(TMC1ISO)
P
K
Bearbeitungstyp
(CTPT)
pre-machining with demand on surface
Code für die Montageart der Wendeschneidplatte (metrisch)(IFS)
Without fixing hole
Schneidplattengröße und -form(CUTINT_SIZESHAPE)
SN1204EN
Schneidenanzahl(CEDC)
8
Eingeschriebener Kreis(IC)
12,7 mm
Schneidplattenform(SC)
Square
Schneidenlänge, max.
(APMX)
9 mm
Eckenfasenwinkel(KCH)
16 °
Eckenfasenbreite(CHW)
1,5 mm
Planschneidenbreite(BS)
1,5 mm
Planscheidenradius(BSR)
150 mm
Einstellwinkel, Hauptschneide(KRINS)
75 °
Spanwinkel, Schneidplatte(GAN)
0 °
Schneidrichtung
(HAND)
Neutral
Sorte
(GRADE)
4230
Substrat(SUBSTRATE)
HC
Beschichtung(COATING)
CVD TiCN+Al2O3+TiN
Schneidkantenhöhe(S)
4,7625 mm
Masse (Gewicht)(WT)
0,0103 kg
Plattensitz(SSC_M)
12
Plattensitzkodierung, Zoll(SSC_N)
1/2
Release date(ValFrom20)
06.02.09
Release-Paket-ID(RELEASEPACK)
09.1
