T200-MM101DA-M16 B115
T200-MM101DA-M16 B115
CoroTap® 200, Gewindebohrer mit Spiralspitzechevron_right

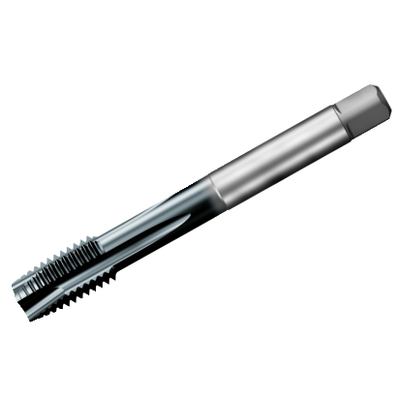

Generische Darstellung
Listenpreis: 121.00 EUR
Lieferbar
Packungsmenge: 1
ISO: T200-MM101DA-M16 B115
Material ID: 8248603
EAN: 7323226760545
ANSI: T200-MM101DA-M16 B115
Startwerte
M1.0.Z.AQ, Härte: 200 HB
M
vc 10 m/min
Technische Illustrationen
Technische Illustrationen
Produktdaten
Werkstoffklassifizierung Stufe 1(TMC1ISO)
M
Gewindegrösse(TDZ)
M 16
Gewindeart(THFT)
M (Metric 60°)
Gewindeanschnittlänge(TCL)
9,1457 mm
Gewindesteigung(TP)
2 mm
Gewindenenndurchmesser(TD)
16 mm
Ausgangsdurchmesser(PHD)
14 mm
Premachined hole type(PHT)
through hole
Bohrungstyp(HTY)
through hole
Gewindetoleranzklasse(TCTR)
6H
Basis-Standardgruppe(BSG)
DIN376
Nutzlänge
(LU)
55 mm
Anschluss Maschinenseite
(ADINTMS)
Tap shank DIN -metric: 12.00 x 9.00
Herstellerbezeichnung Spanbrecher
(CBMD)
MM
Sorte
(GRADE)
B115
Substrat(SUBSTRATE)
HSS-E
Beschichtung(COATING)
PVD TiCN
Code für Kühlschmierstoffzufuhr
(CNSC)
without coolant entry
Kühlschmierstoffaustritt(CXSC)
no coolant exit
Aufnahmedurchmesser, Maschinenseite(DCONMS)
12 mm
Funktionslänge(LF)
110 mm
Halsdurchmesser(DN)
11,6 mm
Anzahl Spankanäle(NOF)
4
Drallwinkel(FHA)
0 °
Seitenspanwinkel(GAMF)
11 °
Gewindelänge(THL)
25 mm
Nach hinten abgeflachte Zähne(THBTP)
Ja
Ausführung Gewindefase(THCHT)
B = 3.5-5xTP Gunnose
Masse (Gewicht)(WT)
0,1 kg
Gesamtlänge(OAL)
110 mm
Release date(ValFrom20)
29.09.22
Release-Paket-ID(RELEASEPACK)
22.2
