T200-PD101AA-M12 D110
T200-PD101AA-M12 D110
CoroTap® 200, Gewindebohrer mit Spiralspitzechevron_right

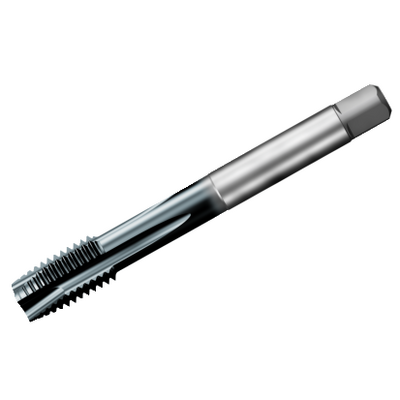

Generische Darstellung
Listenpreis: 89.50 EUR
Auf Bestellung gefertigt
Packungsmenge: 1
ISO: T200-PD101AA-M12 D110
Material ID: 8248175
EAN: 7323226756265
ANSI: T200-PD101AA-M12 D110
Startwerte
P2.1.Z.AN, Härte: 175 HB
P
vc 25 m/min
Technische Illustrationen
Technische Illustrationen
Produktdaten
Werkstoffklassifizierung Stufe 1(TMC1ISO)
P
S
Gewindegrösse(TDZ)
M 12
Gewindeart(THFT)
M (Metric 60°)
Gewindeanschnittlänge(TCL)
8,0013 mm
Gewindesteigung(TP)
1,75 mm
Gewindenenndurchmesser(TD)
12 mm
Ausgangsdurchmesser(PHD)
10,2 mm
Premachined hole type(PHT)
through hole
Bohrungstyp(HTY)
through hole
Gewindetoleranzklasse(TCTR)
6H
Basis-Standardgruppe(BSG)
DIN/ANSI
Nutzlänge
(LU)
55 mm
Anschluss Maschinenseite
(ADINTMS)
Tap shank ANSI -inch: 0.367 x 0.275
Herstellerbezeichnung Spanbrecher
(CBMD)
PD
Sorte
(GRADE)
D110
Substrat(SUBSTRATE)
HSS-E-PM
Beschichtung(COATING)
PVD TiAlN
Code für Kühlschmierstoffzufuhr
(CNSC)
without coolant entry
Kühlschmierstoffaustritt(CXSC)
no coolant exit
Aufnahmedurchmesser, Maschinenseite(DCONMS)
9,3218 mm
Funktionslänge(LF)
110 mm
Halsdurchmesser(DN)
8,6 mm
Anzahl Spankanäle(NOF)
4
Drallwinkel(FHA)
0 °
Seitenspanwinkel(GAMF)
5 °
Gewindelänge(THL)
23 mm
Nach hinten abgeflachte Zähne(THBTP)
Ja
Ausführung Gewindefase(THCHT)
B = 3.5-5xTP Gunnose
Masse (Gewicht)(WT)
0,06 kg
Gesamtlänge(OAL)
110 mm
Release date(ValFrom20)
29.09.22
Release-Paket-ID(RELEASEPACK)
22.2
