T200-PM109DA-M12 P1PM
T200-PM109DA-M12 P1PM
CoroTap® 200, Gewindebohrer mit Spiralspitzechevron_right
Generische Darstellung
Listenpreis: 142.00 EUR
Lieferbar
Packungsmenge: 1
ISO: T200-PM109DA-M12 P1PM
Material ID: 8060699
EAN: 7323225979696
ANSI: T200-PM109DA-M12 P1PM
Startwerte
P2.1.Z.AN, Härte: 175 HB
P
vc 40 m/min

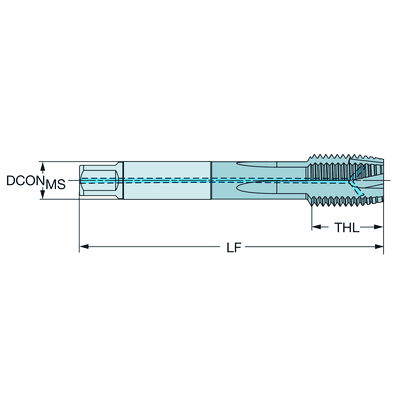

Technische Illustrationen
Technische Illustrationen
Produktdaten
Werkstoffklassifizierung Stufe 1(TMC1ISO)
P
Gewindegrösse(TDZ)
M 12
Gewindeart(THFT)
M (Metric 60°)
Gewindeanschnittlänge(TCL)
7,592 mm
Gewindesteigung(TP)
1,75 mm
Gewindenenndurchmesser(TD)
12 mm
Ausgangsdurchmesser(PHD)
10,3 mm
Premachined hole type(PHT)
through hole
Bohrungstyp(HTY)
through hole
Gewindetoleranzklasse(TCTR)
6HX
Basis-Standardgruppe(BSG)
DIN376
Nutzlänge
(LU)
55 mm
Anschluss Maschinenseite
(ADINTMS)
Tap shank DIN -metric: 9.00 x 7.00
Herstellerbezeichnung Spanbrecher
(CBMD)
PM
Sorte
(GRADE)
P1PM
Substrat(SUBSTRATE)
HSS-E-PM
Beschichtung(COATING)
PVD TiAlN
Code für Kühlschmierstoffzufuhr
(CNSC)
axial concentric entry
Kühlschmierstoffaustritt(CXSC)
radial exit
Aufnahmedurchmesser, Maschinenseite(DCONMS)
9 mm
Funktionslänge(LF)
110 mm
Anzahl Spankanäle(NOF)
4
Drallwinkel(FHA)
0 °
Seitenspanwinkel(GAMF)
9 °
Gewindelänge(THL)
23 mm
Nach hinten abgeflachte Zähne(THBTP)
Ja
Ausführung Gewindefase(THCHT)
B = 3.5-5xTP Gunnose
Masse (Gewicht)(WT)
0,0483 kg
Gesamtlänge(OAL)
110 mm
Release date(ValFrom20)
22.02.21
Release-Paket-ID(RELEASEPACK)
21.1
