T200-PM114AE-8-32 P1PM
T200-PM114AE-8-32 P1PM
CoroTap® 200, Gewindebohrer mit Spiralspitzechevron_right

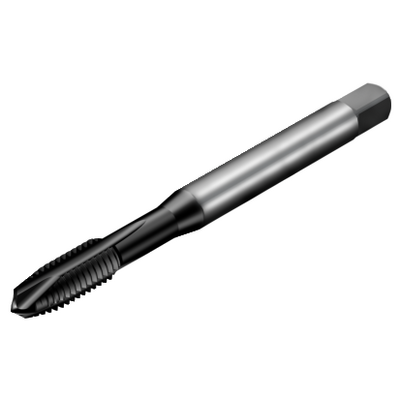

Generische Darstellung
Listenpreis: 70.80 EUR
Lieferbar
Packungsmenge: 1
ISO: T200-PM114AE-8-32 P1PM
Material ID: 8060140
EAN: 7323225977111
ANSI: T200-PM114AE-8-32 P1PM
Startwerte
P2.1.Z.AN, Härte: 175 HB
P
vc 45 m/min

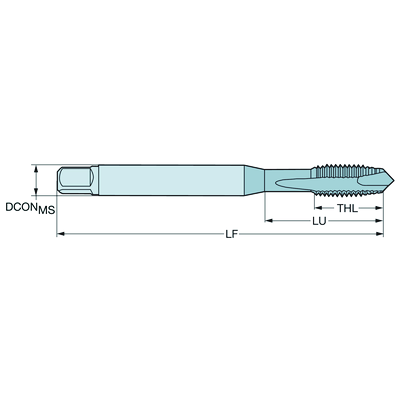

Technische Illustrationen
Technische Illustrationen
Produktdaten
Werkstoffklassifizierung Stufe 1(TMC1ISO)
P
Gewindegrösse(TDZ)
UNC #8-32
Gewindeart(THFT)
UNC 60°
Gewindeanschnittlänge(TCL)
3,4594 mm
Gangzahl je Inch(TPI)
32
Gewindenenndurchmesser(TD)
4,1656 mm
Ausgangsdurchmesser(PHD)
3,5 mm
Premachined hole type(PHT)
through hole
Bohrungstyp(HTY)
through hole
Gewindetoleranzklasse(TCTR)
3BX
Basis-Standardgruppe(BSG)
DIN/ANSI
Nutzlänge
(LU)
21 mm
Anschluss Maschinenseite
(ADINTMS)
Tap shank ANSI -inch: 0.168 x 0.131
Herstellerbezeichnung Spanbrecher
(CBMD)
PM
Sorte
(GRADE)
P1PM
Substrat(SUBSTRATE)
HSS-E-PM
Beschichtung(COATING)
PVD TiAlN
Code für Kühlschmierstoffzufuhr
(CNSC)
without coolant entry
Kühlschmierstoffaustritt(CXSC)
no coolant exit
Aufnahmedurchmesser, Maschinenseite(DCONMS)
4,2672 mm
Funktionslänge(LF)
63 mm
Anzahl Spankanäle(NOF)
3
Drallwinkel(FHA)
0 °
Seitenspanwinkel(GAMF)
9 °
Gewindelänge(THL)
13 mm
Nach hinten abgeflachte Zähne(THBTP)
Ja
Ausführung Gewindefase(THCHT)
B = 3.5-5xTP Gunnose
Masse (Gewicht)(WT)
0,0085 kg
Gesamtlänge(OAL)
63 mm
Release date(ValFrom20)
22.02.21
Release-Paket-ID(RELEASEPACK)
21.1
