T200-XM100AF-8-36 C145
T200-XM100AF-8-36 C145
CoroTap® 200, Gewindebohrer mit Spiralspitzechevron_right

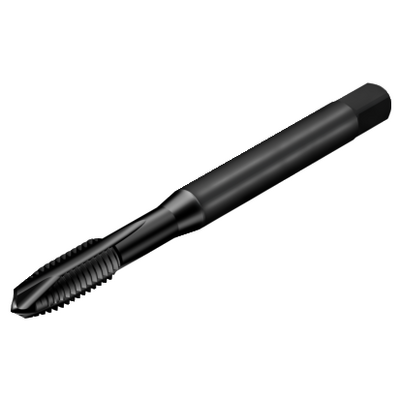

Generische Darstellung
Listenpreis: 30.10 EUR
Lieferbar innerhalb einer Woche
Packungsmenge: 1
ISO: T200-XM100AF-8-36 C145
Material ID: 6967203
EAN: 7323220750177
ANSI: T200-XM100AF-8-36 C145
Startwerte
P2.1.Z.AN, Härte: 175 HB
P
vc 18 m/min
M1.0.Z.AQ, Härte: 200 HB
M
vc 6 m/min
K2.2.C.UT, Härte: 245 HB
K
vc 8 m/min
Technische Illustrationen
Technische Illustrationen
Produktdaten
Werkstoffklassifizierung Stufe 1(TMC1ISO)
P
M
K
Gewindegrösse(TDZ)
UNF #8-36
Gewindeart(THFT)
UNF 60°
Gewindeanschnittlänge(TCL)
3,1507 mm
Gangzahl je Inch(TPI)
36
Gewindenenndurchmesser(TD)
4,1656 mm
Ausgangsdurchmesser(PHD)
3,5 mm
Premachined hole type(PHT)
through hole
Bohrungstyp(HTY)
through hole
Gewindetoleranzklasse(TCTR)
3BX
Basis-Standardgruppe(BSG)
DIN 2184-1/ANSI
Nutzlänge
(LU)
21,5 mm
Anschluss Maschinenseite
(ADINTMS)
Tap shank ANSI -inch: 0.168 x 0.131
Herstellerbezeichnung Spanbrecher
(CBMD)
XM
Sorte
(GRADE)
C145
Substrat(SUBSTRATE)
HSS-PM
Beschichtung(COATING)
PVD FeN
Code für Kühlschmierstoffzufuhr
(CNSC)
without coolant entry
Kühlschmierstoffaustritt(CXSC)
no coolant exit
Aufnahmedurchmesser, Maschinenseite(DCONMS)
4,2672 mm
Funktionslänge(LF)
63 mm
Halsdurchmesser(DN)
3 mm
Anzahl Spankanäle(NOF)
3
Drallwinkel(FHA)
0 °
Seitenspanwinkel(GAMF)
7 °
Gewindelänge(THL)
13,5 mm
Nach hinten abgeflachte Zähne(THBTP)
Ja
Ausführung Gewindefase(THCHT)
B = 3.5-5xTP Gunnose
Masse (Gewicht)(WT)
0,006 kg
Gesamtlänge(OAL)
64,64 mm
Release date(ValFrom20)
18.12.15
Release-Paket-ID(RELEASEPACK)
16.1
