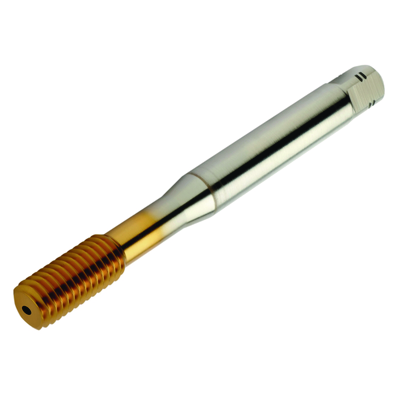

Generische Darstellung
Listenpreis: 115.00 EUR
Lieferbar
Packungsmenge: 1
ISO: T400-PM103AE-10-24 F125
Material ID: 7459664
EAN: 7323223254948
ANSI: T400-PM103AE-10-24 F125
Startwerte
P2.1.Z.AN, Härte: 175 HB
P
vc 27 m/min
Technische Illustrationen
Technische Illustrationen
Produktdaten
Werkstoffklassifizierung Stufe 1(TMC1ISO)
P
Gewindegrösse(TDZ)
UNC #10-24
Gewindeart(THFT)
UNC 60°
Gewindeanschnittlänge(TCL)
1,9572 mm
Gangzahl je Inch(TPI)
24
Gewindenenndurchmesser(TD)
4,826 mm
Ausgangsdurchmesser(PHD)
4,4 mm
Premachined hole type(PHT)
blind hole
Bohrungstyp(HTY)
through/blind
Gewindetoleranzklasse(TCTR)
2BX
Basis-Standardgruppe(BSG)
DIN/ANSI
Nutzlänge
(LU)
25 mm
Anschluss Maschinenseite
(ADINTMS)
Tap shank ANSI -inch: 0.194 x 0.152
Herstellerbezeichnung Spanbrecher
(CBMD)
PM
Sorte
(GRADE)
F125
Substrat(SUBSTRATE)
HSS-E-PM
Beschichtung(COATING)
PVD TiN
Aufnahmedurchmesser, Maschinenseite(DCONMS)
4,9276 mm
Code für Kühlschmierstoffzufuhr
(CNSC)
axial concentric entry
Kühlschmierstoffaustritt(CXSC)
axial concentric exit
Funktionslänge(LF)
70 mm
Anzahl Spankanäle(NOF)
5
Gewindelänge(THL)
8 mm
Ausführung Gewindefase(THCHT)
C = 2-3xTP
Masse (Gewicht)(WT)
0,0108 kg
Gesamtlänge(OAL)
72,17 mm
Release date(ValFrom20)
23.02.18
Release-Paket-ID(RELEASEPACK)
18.1
