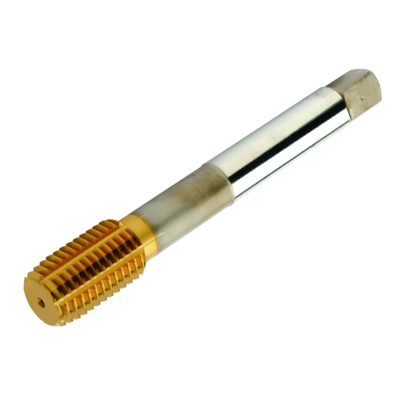

Generische Darstellung
Listenpreis: 162.00 EUR
Auf Bestellung gefertigt
Packungsmenge: 1
ISO: T400-XM151AE-7/16 C125
Material ID: 8248347
EAN: 7323226757989
ANSI: T400-XM151AE-7/16 C125
Startwerte
P2.1.Z.AN, Härte: 175 HB
p
vc 23 m/min
M1.0.Z.AQ, Härte: 200 HB
m
vc 7.5 m/min
N1.3.C.AG, Härte: 90 HB
n
vc 40 m/min
S2.0.Z.AG, Härte: 350 HB
s
vc 7.5 m/min
Technische Illustrationen
Produktdaten
Werkstoffklassifizierung Stufe 1(TMC1ISO)
Gewindegrösse(TDZ)
UNC 7/16-14
Gewindeart(THFT)
UNC 60°
Gewindeanschnittlänge(TCL)
6,3224 mm
Gangzahl je Inch(TPI)
14
Gewindenenndurchmesser(TD)
11,1125 mm
Ausgangsdurchmesser(PHD)
10,3 mm
Premachined hole type(PHT)
blind hole
Bohrungstyp(HTY)
through/blind
Gewindetoleranzklasse(TCTR)
2B
Basis-Standardgruppe(BSG)
DIN/ANSI
Nutzlänge
(LU)
48 mm
Anschluss Maschinenseite
(ADINTMS)
Tap shank ANSI -inch: 0.323 x 0.242
Herstellerbezeichnung Spanbrecher
(CBMD)
XM
Sorte
(GRADE)
C125
Substrat(SUBSTRATE)
HSS-PM
Beschichtung(COATING)
PVD TiN
Aufnahmedurchmesser, Maschinenseite(DCONMS)
8,2042 mm
Code für Kühlschmierstoffzufuhr
(CNSC)
without coolant entry
Kühlschmierstoffaustritt(CXSC)
no coolant exit
Funktionslänge(LF)
100 mm
Halsdurchmesser(DN)
7,8 mm
Anzahl Spankanäle(NOF)
6
Gewindelänge(THL)
20,1 mm
Nach hinten abgeflachte Zähne(THBTP)
Ja
Ausführung Gewindefase(THCHT)
C = 2-3xTP
Masse (Gewicht)(WT)
0,051 kg
Gesamtlänge(OAL)
100 mm
Release date(ValFrom20)
29.09.22
Release-Paket-ID(RELEASEPACK)
22.2
