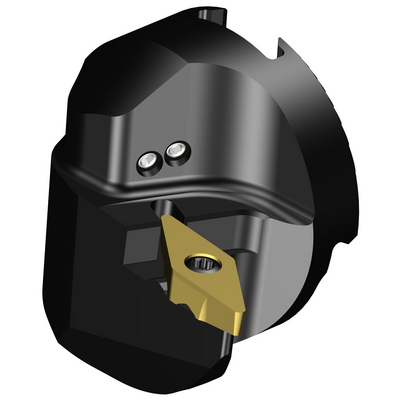

Spezifische Darstellung
Listenpreis: 548.00 EUR
Lieferbar
Packungsmenge: 1
ISO: TITR-W4R-V13U-27A
Material ID: 7726359
EAN: 7323224425040
ANSI: TITR-W4R-V13U-27A
Technische Illustrationen
Technische Illustrationen
Produktdaten
Einstellwinkel(KAPR_1)
93 °
Hauptschneidenwinkel(PSIR)
-3 °
Befestigungsart Schneidplatte(MTP)
clamp with screw through hole
Teil 2 der Kennung für die Werkzeug-Schnittstelle(CUTINT_MASTER)
CoroTurn TR ( TR-VB1308 )
Anschluss Maschinenseite
(ADINTMS)
Wedge Lock -size 40
Eintauchwinkel, max.
(RMPX)
50 °
Bohrungsdurchmesser, min.(DMIN_1)
50 mm
Körperwinkel, Werkstückseite
(BAWS)
0 °
Körperwinkel, Maschinenseite(BAMS)
0 °
Maximale Kraglänge
(OHX)
28 mm
Schneidrichtung
(HAND)
Right
Kühlschmierstoffaustritt(CXSC)
Axially concentric or off-center with nozzle, adjustable
Code für Kühlschmierstoffzufuhr
(CNSC)
decentral over flange
Kühlmitteldruck(CP)
80 bar
Aufnahmedurchmesser, Maschinenseite(DCONMS)
40 mm
Funktionslänge(LF)
28 mm
Funktionsbreite(WF)
27 mm
Funktionshöhe(HF)
0 mm
Körperdurchmesser(BD)
40 mm
Orthogonalspanwinkel(GAMO)
0 °
Neigungswinkel(LAMS)
-4 °
Drehmoment(TQ)
2 Nm
Werkzeugausführung
(BMC)
Stahl
Masse (Gewicht)(WT)
0,151 kg
Schneidplattenbezeichnung(MIID)
TR-VB1308
Gesamtlänge(OAL)
28 mm
Plattensitz(SSC_M)
13
Plattensitzkodierung, Zoll(SSC_N)
13
Release date(ValFrom20)
25.02.19
Release-Paket-ID(RELEASEPACK)
19.1
