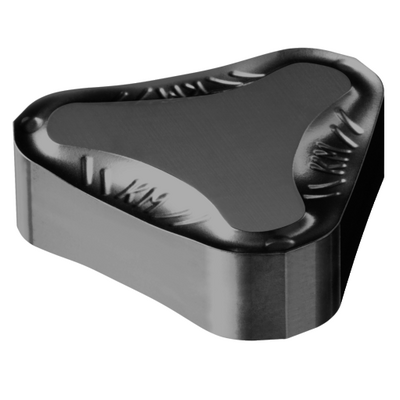

Generische Darstellung
Listenpreis: 32.80 EUR
Lieferbar innerhalb einer Woche
Packungsmenge: 10
ISO: TNEF 12 04 AN-KM K20D
Material ID: 5753269
EAN: 12011635
ANSI: TNEF 12 04 AN-KM K20D
Startwerte (KAPR 45 deg )
K2.2.C.UT, Härte: 245 HB
K
fz 0.35 mm (0.16 - 0.49)
hex 0.25 mm (0.11 - 0.35)
vc 175 m/min (230 - 145)
Technische Illustrationen
Technische Illustrationen
Produktdaten
Werkstoffklassifizierung Stufe 1(TMC1ISO)
K
Herstellerbezeichnung Spanbrecher
(CBMD)
KM
Bearbeitungstyp
(CTPT)
pre-machining with demand on surface
Code für die Montageart der Wendeschneidplatte (metrisch)(IFS)
Without fixing hole
Schneidplattengröße und -form(CUTINT_SIZESHAPE)
TN1204AN
Schneidenanzahl(CEDC)
6
Eingeschriebener Kreis(IC)
12,7 mm
Schneidplattenform(SC)
T - Dreieckige Wendeschneidplatten
Schneidenlänge, begrenzt(LE)
12 mm
Schneidenlänge, max.
(APMX)
6 mm
Planschneidenbreite(BS)
1,25 mm
Planscheidenradius(BSR)
90 mm
Eckenradius
(RE)
2 mm
Einstellwinkel, Hauptschneide(KRINS)
45 °
Spanwinkel, Schneidplatte(GAN)
7 °
Schneidrichtung
(HAND)
Neutral
Sorte
(GRADE)
K20D
Substrat(SUBSTRATE)
HC
Beschichtung(COATING)
CVD TiCN+Al2O3
Schneidkantenhöhe(S)
4,7625 mm
Masse (Gewicht)(WT)
0,0111 kg
Plattensitz(SSC_M)
12
Plattensitzkodierung, Zoll(SSC_N)
1/2
Release date(ValFrom20)
31.01.05
Release-Paket-ID(RELEASEPACK)
05.1
