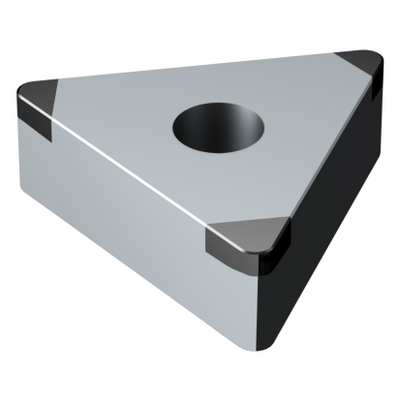

Generische Darstellung
Lieferbar innerhalb einer Woche
Packungsmenge: 5
ISO: TNGA160412S01025F 7125
Material ID: 7586869
EAN: 7323223812643
ANSI: TNGA333S0325F 7125
Startwerte (KAPR 91 deg )
H1.3.Z.HA, Härte: 60 HRC
H
ap 0.2 mm (0.07 - 0.6)
fn 0.16 mm/r (0.07 - 0.33)
hex 0.09 mm/r (0.04 - 0.18)
vc 160 m/min (175 - 140)
Technische Illustrationen
Technische Illustrationen
Produktdaten
Werkstoffklassifizierung Stufe 1(TMC1ISO)
H
Bearbeitungstyp
(CTPT)
finishing
Code für die Montageart der Wendeschneidplatte (metrisch)(IFS)
Cylindrical fixing hole
Befestigungslochdurchmesser(D1)
3,81 mm
Schneidplattengröße und -form(CUTINT_SIZESHAPE)
TN1604
Schneidenanzahl(CEDC)
3
Eingeschriebener Kreis(IC)
9,525 mm
Schneidplattenform(SC)
T - Dreieckige Wendeschneidplatten
Schneidenlänge, begrenzt(LE)
3,09 mm
Eckenradius
(RE)
1,2 mm
Spanflächenfasenbreite(BN)
0,1 mm
Spanflächenfasenwinkel(GB)
25 °
Spanwinkel, Schneidplatte(GAN)
0 °
Schneidrichtung
(HAND)
Neutral
Sorte
(GRADE)
7125
Substrat(SUBSTRATE)
BC
Beschichtung(COATING)
PVD AlTiCrN
Schneidkantenhöhe(S)
4,7625 mm
Hauptfreiwinkel(AN)
0 °
Masse (Gewicht)(WT)
0,0024 kg
Plattensitz(SSC_M)
16
Plattensitzkodierung, Zoll(SSC_N)
3/8
Release date(ValFrom20)
22.09.18
Release-Paket-ID(RELEASEPACK)
18.2
