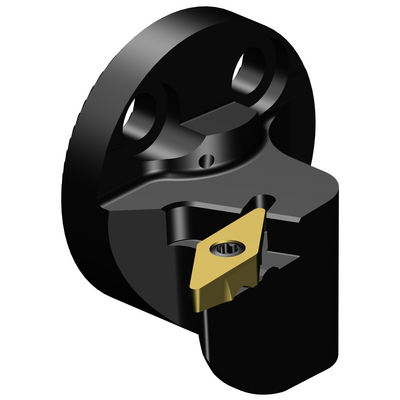

Spezifische Darstellung
Listenpreis: 357.00 EUR
Lieferbar
Packungsmenge: 1
ISO: TR-SL-V13LBL-40
Material ID: 5755376
EAN: 12322575
ANSI: TR-SL-V13LBL-40
Technische Illustrationen
Technische Illustrationen
Produktdaten
Einstellwinkel(KAPR_1)
95 °
Hauptschneidenwinkel(PSIR)
-5 °
Befestigungsart Schneidplatte(MTP)
clamp with screw through hole
Teil 2 der Kennung für die Werkzeug-Schnittstelle(CUTINT_MASTER)
CoroTurn TR ( TR-VB1308 )
Anschluss Maschinenseite
(ADINTMS)
SL head (screw mounted) -size 40
Eintauchwinkel, max.
(RMPX)
45 °
Bohrungsdurchmesser, min.(DMIN_1)
50 mm
Körperwinkel, Werkstückseite
(BAWS)
0 °
Körperwinkel, Maschinenseite(BAMS)
0 °
Maximale Kraglänge
(OHX)
32 mm
Schneidrichtung
(HAND)
Left
Kühlschmierstoffaustritt(CXSC)
axial inclined exit
Code für Kühlschmierstoffzufuhr
(CNSC)
axial concentric entry
Kühlmitteldruck(CP)
40 bar
Aufnahmedurchmesser, Maschinenseite(DCONMS)
40 mm
Funktionslänge(LF)
32 mm
Funktionsbreite(WF)
27 mm
Funktionshöhe(HF)
0 mm
Orthogonalspanwinkel(GAMO)
0 °
Neigungswinkel(LAMS)
-4 °
Drehmoment(TQ)
2 Nm
Werkzeugausführung
(BMC)
Stahl
Masse (Gewicht)(WT)
0,134 kg
Schneidplattenbezeichnung(MIID)
TR-VB1308
Gesamtlänge(OAL)
35,8 mm
Plattensitz(SSC_M)
13
Plattensitzkodierung, Zoll(SSC_N)
13
Release date(ValFrom20)
25.02.08
Release-Paket-ID(RELEASEPACK)
08.1
