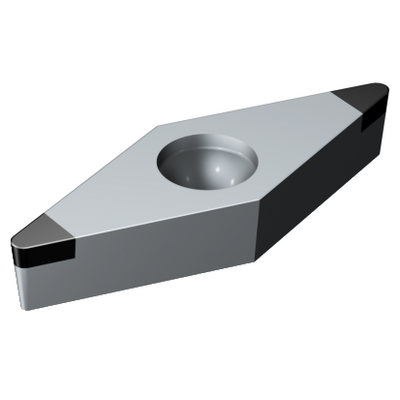

Generische Darstellung
Listenpreis: 78.80 EUR
Lieferbar
Packungsmenge: 5
ISO: VBGW160404S01020F 7125
Material ID: 7586876
EAN: 7323223812711
ANSI: VBGW331S0320F 7125
Startwerte (KAPR 93 deg )
H1.3.Z.HA, Härte: 60 HRC
H
ap 0.004 in (0.003 - 0.008)
fn 0.004 in/r (0.002 - 0.007)
hex 0.002 in/r (0.002 - 0.005)
vc 550 sfm (580 - 495)
Technische Illustrationen
Technische Illustrationen
Produktdaten
Werkstoffklassifizierung Stufe 1(TMC1ISO)
H
Bearbeitungstyp
(CTPT)
finishing
Code für die Montageart der Wendeschneidplatte (metrisch)(IFS)
Partly cylindrical, 40-60 deg countersink on one or two sides
Befestigungslochdurchmesser(D1)
0,1732 inch
Schneidplattengröße und -form(CUTINT_SIZESHAPE)
VB1604
Schneidenanzahl(CEDC)
2
Eingeschriebener Kreis(IC)
0,375 inch
Schneidplattenform(SC)
V - Rhombische 35° Wendeschneidplatten
Schneidenlänge, begrenzt(LE)
0,0984 inch
Eckenradius
(RE)
0,0157 inch
Spanflächenfasenbreite(BN)
0,0039 inch
Spanflächenfasenwinkel(GB)
20 °
Spanwinkel, Schneidplatte(GAN)
0 °
Schneidrichtung
(HAND)
Neutral
Sorte
(GRADE)
7125
Substrat(SUBSTRATE)
BC
Beschichtung(COATING)
PVD AlTiCrN
Schneidkantenhöhe(S)
0,1875 inch
Hauptfreiwinkel(AN)
5 °
Masse (Gewicht)(WT)
0,0173 lb
Plattensitz(SSC_M)
16
Plattensitzkodierung, Zoll(SSC_N)
3/8
Release date(ValFrom20)
22.09.18
Release-Paket-ID(RELEASEPACK)
18.2
