VBMT 16 04 08-MR 1105
VBMT 16 04 08-MR 1105
CoroTurn® 107, Wendeschneidplatte zum Drehenchevron_right

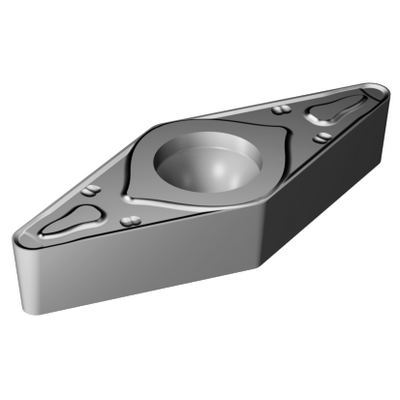

Generische Darstellung
Wird ersetzt durch VBMT 16 04 08-MR 1210
Lieferbar
Unterschiedliche Sorte im Vergleich zum Originalprodukt – Bitte Schnittgeschwindigkeit überprüfen.
Listenpreis: 21.80 EUR
Lieferbar innerhalb einer Woche
Packungsmenge: 10
ISO: VBMT 16 04 08-MR 1105
Material ID: 5755723
EAN: 12097455
ANSI: VBMT 332-MR 1105
Startwerte (KAPR 93 deg )
S2.0.Z.AG, Härte: 350 HB
S
ap 1.6 mm (0.8 - 2.8)
fn 0.16 mm/r (0.12 - 0.22)
hex 0.16 mm/r (0.12 - 0.22)
vc 45 m/min (60 - 32)
Technische Illustrationen
Technische Illustrationen
Produktdaten
Werkstoffklassifizierung Stufe 1(TMC1ISO)
M
S
Herstellerbezeichnung Spanbrecher
(CBMD)
MR
Bearbeitungstyp
(CTPT)
roughing
Code für die Montageart der Wendeschneidplatte (metrisch)(IFS)
Partly cylindrical, 40-60 deg countersink on one or two sides
Befestigungslochdurchmesser(D1)
4,4 mm
Schneidplattengröße und -form(CUTINT_SIZESHAPE)
VB1604
Schneidenanzahl(CEDC)
2
Eingeschriebener Kreis(IC)
9,525 mm
Schneidplattenform(SC)
V - Rhombische 35° Wendeschneidplatten
Schneidenlänge, begrenzt(LE)
15,8063 mm
Eckenradius
(RE)
0,7938 mm
Spanflächenfasenbreite(BN)
0,1 mm
Spanflächenfasenwinkel(GB)
0 °
Schneidrichtung
(HAND)
Neutral
Sorte
(GRADE)
1105
Substrat(SUBSTRATE)
HC
Beschichtung(COATING)
PVD TiAlN
Schneidkantenhöhe(S)
4,7625 mm
Hauptfreiwinkel(AN)
5 °
Masse (Gewicht)(WT)
0,0073 kg
Plattensitz(SSC_M)
16
Plattensitzkodierung, Zoll(SSC_N)
3/8
Release date(ValFrom20)
02.01.06
Release-Paket-ID(RELEASEPACK)
06.1
