Generische Darstellung
Listenpreis: 146.00 EUR
Lieferbar
Packungsmenge: 5
ISO: VNGA160404S01525H 7115
Material ID: 7190853
EAN: 7323221525835
ANSI: VNGA331S0525H 7115
Startwerte (KAPR 93 deg )
H1.3.Z.HA, Härte: 60 HRC
H
ap 0.1 mm (0.07 - 0.2)
fn 0.09 mm/r (0.06 - 0.18)
hex 0.06 mm/r (0.04 - 0.12)
vc 185 m/min (195 - 170)

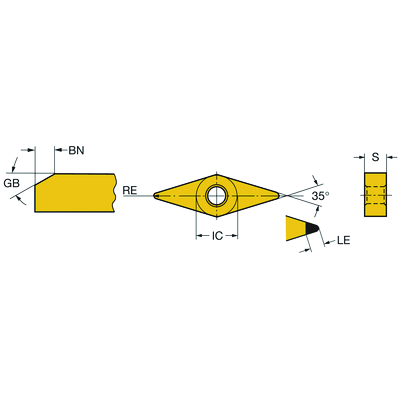

Technische Illustrationen
Technische Illustrationen
Produktdaten
Werkstoffklassifizierung Stufe 1(TMC1ISO)
H
Bearbeitungstyp
(CTPT)
finishing
Code für die Montageart der Wendeschneidplatte (metrisch)(IFS)
Cylindrical fixing hole
Befestigungslochdurchmesser(D1)
3,81 mm
Schneidplattengröße und -form(CUTINT_SIZESHAPE)
VN1604
Schneidenanzahl(CEDC)
4
Eingeschriebener Kreis(IC)
9,525 mm
Schneidplattenform(SC)
V - Rhombische 35° Wendeschneidplatten
Schneidenlänge, begrenzt(LE)
2,5 mm
Eckenradius
(RE)
0,4 mm
Spanflächenfasenbreite(BN)
0,15 mm
Spanflächenfasenwinkel(GB)
25 °
Spanwinkel, Schneidplatte(GAN)
0 °
Schneidrichtung
(HAND)
Neutral
Sorte
(GRADE)
7115
Substrat(SUBSTRATE)
BC
Beschichtung(COATING)
PVD TiN
Schneidkantenhöhe(S)
4,7625 mm
Hauptfreiwinkel(AN)
0 °
Masse (Gewicht)(WT)
0,0059 kg
Plattensitz(SSC_M)
16
Plattensitzkodierung, Zoll(SSC_N)
3/8
Release date(ValFrom20)
22.09.16
Release-Paket-ID(RELEASEPACK)
16.2
