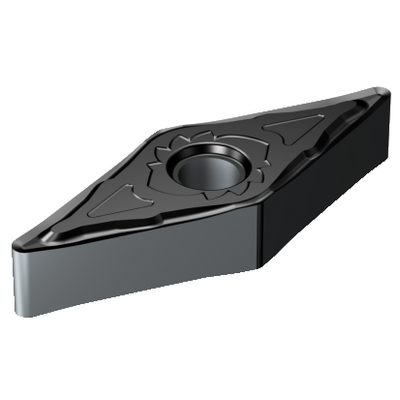

Generische Darstellung
Wird ersetzt durch VNGG 16 04 04-SGF 1205
Lieferbar innerhalb einer Woche
Unterschiedliche Sorte im Vergleich zum Originalprodukt – Bitte Schnittgeschwindigkeit überprüfen.
Listenpreis: 37.40 EUR
Nicht lieferbar
Packungsmenge: 10
ISO: VNGG 16 04 04-SGF 1105
Material ID: 5909079
EAN: 25909079
ANSI: VNGG 331-SGF 1105
Startwerte (KAPR 93 deg )
S2.0.Z.AG, Härte: 350 HB
S
ap 0.3 mm (0.1 - 3)
fn 0.12 mm/r (0.05 - 0.15)
hex 0.12 mm/r (0.05 - 0.15)
vc 60 m/min (80 - 50)
Technische Illustrationen
Technische Illustrationen
Produktdaten
Werkstoffklassifizierung Stufe 1(TMC1ISO)
M
S
Herstellerbezeichnung Spanbrecher
(CBMD)
SGF
Bearbeitungstyp
(CTPT)
finishing
Code für die Montageart der Wendeschneidplatte (metrisch)(IFS)
Cylindrical fixing hole
Befestigungslochdurchmesser(D1)
3,81 mm
Schneidplattengröße und -form(CUTINT_SIZESHAPE)
VN1604
Schneidenanzahl(CEDC)
4
Eingeschriebener Kreis(IC)
9,525 mm
Schneidplattenform(SC)
V - Rhombische 35° Wendeschneidplatten
Schneidenlänge, begrenzt(LE)
2,4 mm
Eckenradius
(RE)
0,3969 mm
Schneidrichtung
(HAND)
Neutral
Sorte
(GRADE)
1105
Substrat(SUBSTRATE)
HC
Beschichtung(COATING)
PVD TiAlN
Schneidkantenhöhe(S)
4,7625 mm
Hauptfreiwinkel(AN)
0 °
Masse (Gewicht)(WT)
0,0084 kg
Plattensitz(SSC_M)
16
Plattensitzkodierung, Zoll(SSC_N)
3/8
Release date(ValFrom20)
18.09.10
Release-Paket-ID(RELEASEPACK)
10.2
